■概述
ZW6-12系列户外高压真空断路器（以下简称断路器），是三相交流50Hz、12kV的户外高压配电设备，用于断、关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。
断路器配用CT23弹簧操动机构，可实现电动储能、电动分合闸，也可物动储能和手动分、合闸。
ZW6-12G系列户外高压真空断路器一隔离开关组合电器（以下简称组合电器），是由ZW6-12系列户外高压真空断路器与隔离开关组合而成，除具备ZW6-12系列户外高压真空断路器的功能外，该组合电器有明显可见断口，加装可靠的机械联锁，具有防误操作功能；
断路器合闸时，隔离开关不能分闸；
断路器分闸时，隔离开关方能分合闸；
隔离开关分合闸不到位时，断路器不能合闸；
根据用户需要，断路器可内装100/5、200/5、及600/5的电流互感器。
配套合适的控制系统，可作为重合器或分段器，是城乡电网无油化改造的首选产品。
■型号含义
■主要技术参数
|
序号 |
参数名称 |
单位 |
数据 |
|
16kA |
20kA |
|
1 |
额定电流 |
KV |
12 |
|
2 |
额定绝缘水平 |
1min工频 |
干试 |
相间、对地42，断口48 |
|
耐压 |
湿试 |
对地外绝缘34 |
|
雷电冲击耐压(峰值) |
相间、对地75，断口85 |
|
3 |
额定电流 |
A |
630 |
|
4 |
额定频率 |
Hz |
50 |
|
5 |
额定短路开断电流 |
KA |
16 |
20 |
|
6 |
额定关合电流(峰值) |
40 |
50 |
|
7 |
额定峰值耐受电流 |
40 |
50 |
|
8 |
4s额定短时耐受电流 |
16 |
20 |
|
9 |
操作顺序 |
|
分—0.3s—合分—180s—合分 |
|
10 |
合闸时间/分闸时间 |
ms |
≤100/≤60 |
|
11 |
额定短路开断电流开断次数 |
次 |
30 |
|
12 |
机械寿命 |
10000 |
|
13 |
控制回路及辅助回路1min工频耐压 |
V |
2000 |
|
14 |
额定操作电压及辅助回路额定电压 |
DC220；AC220 |
|
15 |
过电流脱扣器 |
额定电流 |
A |
5 |
|
脱扣电流准确度 |
% |
±10 |
|
16 |
触头开距 |
mm |
9±1 |
|
17 |
触头接触行程 |
3±1 |
3±01 |
|
18 |
相间中心距离（灭弧室端） |
193 |
|
19 |
平均合闸速度 |
m/s |
0.3±0.2 |
|
20 |
平均分闸速度 |
0.1±0.2 |
1.1±0.2 |
|
21 |
触头合闸弹跳时间/三相分合闸同期性 |
ms |
≤2/≤2 |
|
22 |
每相回路电阻 |
μΩ |
≤200 |
|
23 |
重量 |
Kg |
160 |
■外型及安装尺寸
图1 ZW6-12/630A-16(20)
图2 ZW6-12/630A-16(20)（带隔离）

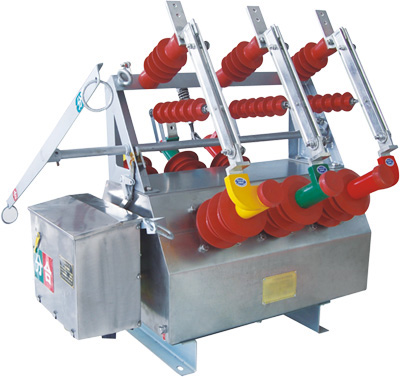

■产品图片
|
