 您现在的位置 >> 所有产品 >> ZW7-35型户外高压真空断路器

产品编号：
 11819381716
产品名称：
 ZW7-35型户外高压真空断路器
规　　格：
 ZW7-40.5
产品备注：
 额定电流：1250A、1600A、2000A

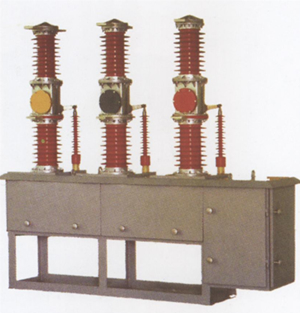

　　　产品说明

ZW7-40.5型系列户外高压真空断路器系三相交流50Hz，额定电压为40.5KV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5型真空断路器，主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长、安装维护方便等特点。

■主要技术参数

序号
项目
单位
参数
1
额定电压
KV
40.5
2
额定电流
A
1600

2000

3
额定短路开断电流
KA
25

31.5

4
额定短路关合电流（峰值）

63

80

5
额定短时耐受（热稳定）电流

25

31.5

6

额定峰值耐受（动稳定）电流

63

80

7
额定短路持续时间

S

4

8
额定绝缘水平
1min工频耐受电压

干式

KV

95

湿式

80

雷电冲击耐受电压（峰值）

185

9
额定操作顺序 分-0.3S-合分-180S-合分
分0.3s-合分180s-合分
10
额定短路开断电流开断次数
次
20
11
全开断时间（配弹簧操动机构）
ms
≤80
12
机械寿命
次
10000
13
额定操作电压
V
≈220
14
触头开柜
mm
20
15
触头超程
mm
5±1
16
弹跳时间
ms
≤5
17
每相回路直流电阻
μΩ
120
18
断路器外形尺寸（长×高×宽）
mm
2335×2275×500
19
断路器带机构总质量
kg
1100

■外型及安装尺寸-outline dimensions

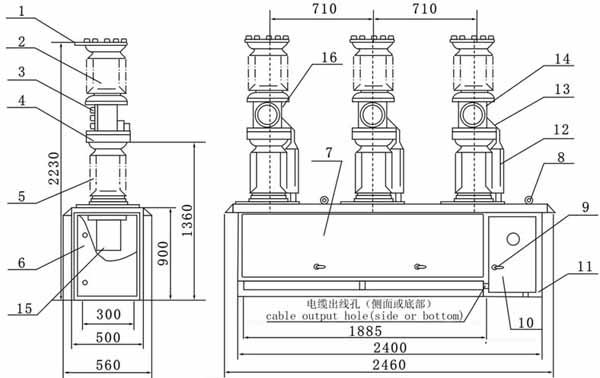

图1 ZW7-40.5型真空断路器外型尺寸图
fig.1 ZW7-40.5 vacuum circuit breaker outline dimensions 外形尺寸图
1、up cable output terminal 上出线端子 2、vacuum interrupter 真空灭弧室
3、handhole cover plate 手孔盖板 4、lower cable output terminal下出线端子
5、support insulator 支柱瓷瓶 6、mechanism box 操作机构箱
7、door 门 8、swinging rings screw 吊环螺钉
9、door handle门把手 10、operating mechanism (inside box) 操作机构(箱内)
11、grounding label 接地标牌 12、insulation pulling lever 绝缘拉杆
13 turn arm 拐臂 14、stent 支架
15 Current Transformer电流互感器 16、bolt螺栓

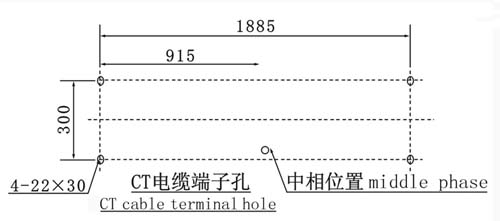

图2 安装基础示意图
fig.2 Abridged general view of installed base
ZW7–40.5
High Voltage vacuum Circuit breaker
Product Description
1. General

ZW7-40.5 AC outdoor high voltage vacuum circuit breaker is a high voltage electric equipment which use vacuum as its arc extinguish device and three pole,50Hz.The circuit breaker is used in 35kV high voltage distribution system for opening and closing rated current and fault current, especially to be used in the places need them to be operated frequently .The circuit breaker is in accordance with IEC56,GB/T 1984-1989.

2. Main technical parameter
No.
Item
Unit
Parameter
1
Rated voltage
KV
40.5
2
Rated frequency
Hz
50
3
Rated current
A
1250、 1600、 2000
4
Rated insulation level
KV
95
185
5
Rated short circuit breaking current
KA
20
25
31.5
6
Rated short circuit breaking time
20
7
Rated short circuit O/C current(peak)
KA
50
63
80
8
Rated withstand current in peak value
KA
50
63
80
9
Rated short time withstand current/short
circuit continuance time(4s)
20
25
31.5
10
Rated capacity breaking current
Times
400
11
Rated operation sequence
A
O-0.3s-co-180s-co
12
Total breaking time
S
0.1
13
Closing time
Ms
T≤120
14
Opening time
Ms
T≤60
15
Mechanical life
Times
10000
16
Activity connector allowed fret thickness
Mm
3
17
Weight
kg
1100

3. Breaker assembled CT□ type spring operation device

4. Character

The breaker has improved based on ZW7-40.5 circuit breaker. It has small size, light weight, good exterior, and the design of it is very new, and adopts a soft packaging technology. It is installed in insulation support shell, which made by outdoor epoxy resin and current transformer combine porcelain support. In addition, the power storage of spring operation device is an airproof device, so it can be used to improve the reliability of operation device.

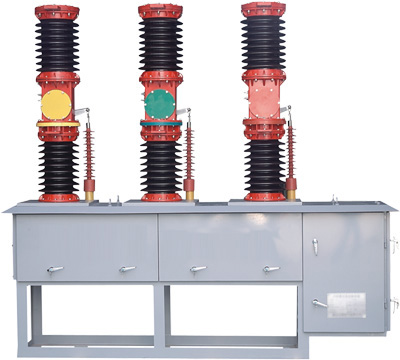

5.Picture
