■概述
ZW8-12系列真空断路器为额定电压12KV，三相交流50HZ的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动两种。
■ZW8型号含义
■主要技术参数
|
序号 |
项目 |
单位 |
数据 |
|
6.3KA |
12.5KA |
20KA |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定电流 |
A |
630 |
|
3 |
额定短路载开断电流 |
KA |
6.3
|
12.5
|
20 |
|
4 |
额定短路关合电流（峰值） |
KA |
16 |
31.5 |
50 |
|
5 |
额定峰值耐受电流 |
KA |
16 |
31.5 |
50 |
|
6 |
额定短时1min耐受电流 |
KA |
6.3 |
12.5 |
20 |
|
7 |
额定绝缘水平 |
工频耐压（干式） |
KV |
42
|
|
雷电冲击耐压（峰值） |
75
|
|
8 |
额定操作顺序 |
|
分-0.3S-合分-180S-合分 |
|
9 |
机械寿命 |
次 |
10000 |
|
10 |
额定短路开断电流开断次数 |
次 |
30 |
|
11 |
操动机构额定合闸电压 |
V |
110，220 |
|
12 |
操动机构额定分闸电压 |
V |
110，220 |
|
13 |
触头开柜 |
mm |
11±1 |
|
14 |
超行程（触头弹簧压缩长度） |
mm |
3 |
|
15 |
三相分、合闸不同期性 |
ms |
≤2 |
|
16 |
触头合闸弹跳时间 |
ms |
≤2 |
|
17 |
平均分闸速度 |
m/s |
1.0±0.2 |
|
18 |
平均合闸速度 |
m/s |
0.7±0.15 |
|
19 |
分闸时间 |
最高操作电压下 |
s |
0.015-0.05 |
|
最低操作电压下 |
0.03-0.06 |
|
20 |
合闸时间 |
s |
0.025-0.05 |
|
21 |
各相主回路电阻 |
μΩ |
≤120 |
|
22 |
动静触头允许磨损累计厚度 |
mm |
3 |
■外形及安装尺寸
■产品图片
图1 ZW8-12/630A-20

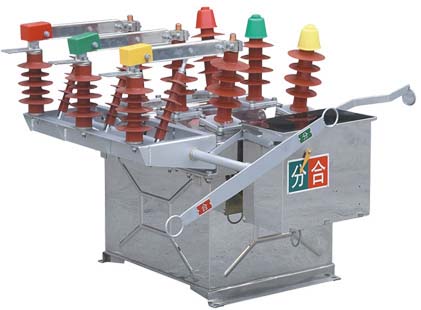

图2 ZW8-12G/630A-20
|
