■概述
ZW10-12型户外高压真空断路器是三相交流户外高压开关设备，主要用于12KV等级，额定电流630A，额定频率50Hz的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流，对电网进行切换和保护。
■使用环境
a、环境温度-40℃～+40℃
b、海拔高度不大于2000m，2000m以上与用户协商；
c、风压不超过700Pa(相当于风速34m/s)
d、相对湿度：日平均不大于95%，月平均不大于90%；
e、空气污秽程度Ⅲ级；
f、周围空气不应受腐蚀习惯内气体或可燃性气体等明显污染；
g、无经常性剧烈振动；
h、作为绝缘介质的硅橡胶应符合GB655386有关使用场合的要求。

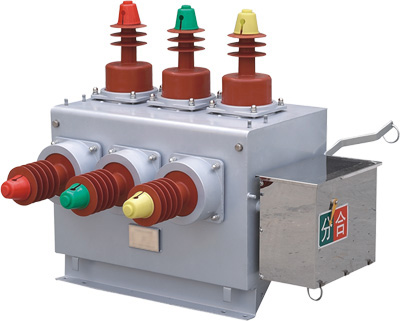

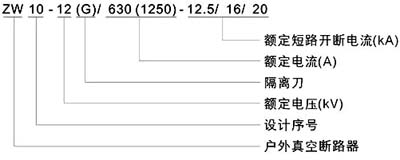

■型号含义
■ 主要技术参数
|
序号 |
项目 |
单位 |
参数 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定电流 |
A |
630 1000 1250 1600 2000 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
工频耐受电压 |
KV |
42/48 |
|
5 |
雷电冲击电压（峰值） |
KV |
75/85 |
|
6 |
额定短路开断电流 |
KA |
6.3 |
12.5 |
16 |
20 |
|
7 |
额定短路关合电流（峰值） |
KA |
16 |
31.5 |
40 |
50 |
|
8 |
额定短时耐受电流 |
KA |
6.3 |
12.5 |
16 |
20 |
|
9 |
额定峰值耐受电流 |
KA |
16 |
31.5 |
40 |
50 |
|
10 |
额定操作顺序 |
|
分0.3s-合分-180s合分 |
|
11 |
额定短路电流开断次数 |
次 |
30 |
|
12 |
机械寿命 |
次 |
10000 |
|
13 |
动触头允许磨损累计厚度 |
mm |
3 |
4 |
|
14 |
额定操作电压配
CT型弹簧操动机构 |
合闸线圈 |
V |
直流或交流220V |
|
分闸线圈 |
|
15 |
过流脱扣线圈额定工作电流 |
A |
5 |
|
16 |
电流互感器一、二次电流比 |
|
100/5.200/5.300/5.400/5.630/5 |
|
17 |
储能电机 |
额定电压 |
V |
直流或交流220V |
|
功率 |
W |
≤220 |
|
18 |
重量 |
kg |
150 |
■外形及安装尺

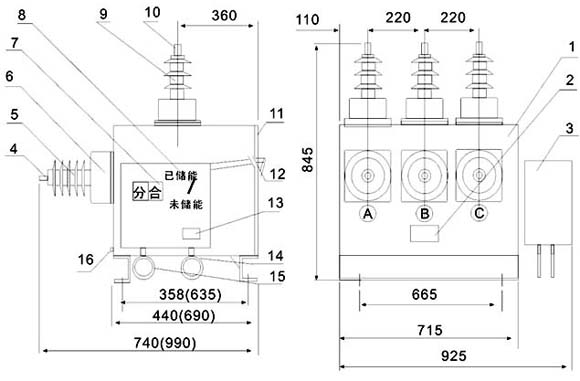

1 箱体 2 产品铭牌 3 操作机构 4 接线端子 5 绝缘导电杆 6 电流互感器 7 分合闸指针 8 储能指针 9 绝缘筒 10 接线端子 11 后盖板 12 储能摇柄 13操作机构铭牌 14 手动合闸拉环 15 手动分闸拉环 16 接地螺栓
注：括号内数据位内置双PT箱体的尺寸
■外形及安装尺
ZW6-12户外真空断路器
|
