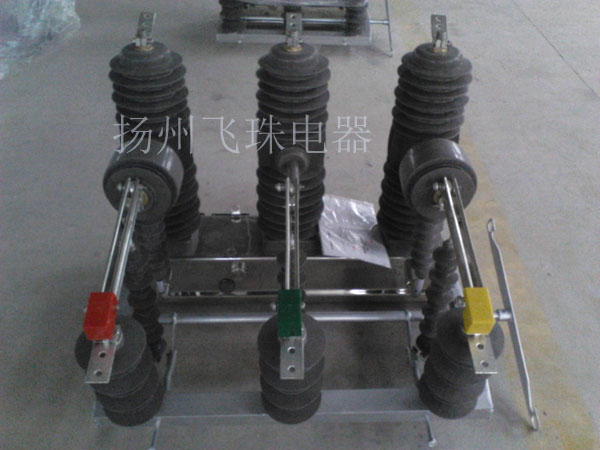

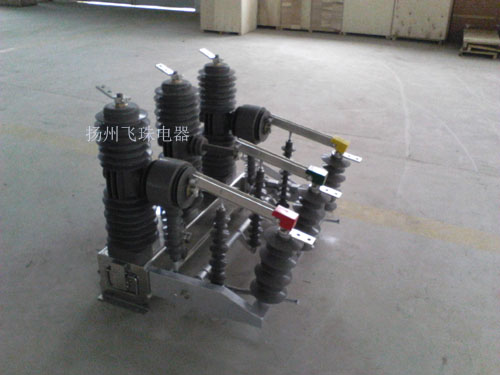

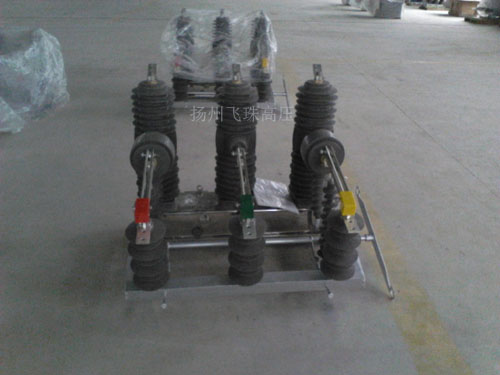

户外真空断路器ZW32-12/630A
双击自动滚屏 发布者:扬州飞珠 发布时间:2021/6/24 阅读:1次 【字体:

10kV户外高压真空断路器, ZW32-12/630A户外断路器。ZW32-12高压真空断路器,ZW32系列户外高压真空断路器,是三相交流50Hz、10-20kV的户外高压配电设备,用于开断、关合电力系统中的负荷电流、过载电流和短路电流,更适用于频繁操作的场所。

ZW32断路器配用CTB弹簧操动机构,可实现电动储能、电动分合闸,也可手动储能和手动分合闸。

断路器具有合闸涌流控制功能,满足控制及测量要求,配电子控制单元,可实现“四遥”监控。

断路器是城乡电网无油化改造的首选产品。



结构特点

 2.1 该断路器由三相支住、机构箱组成,结构简单明了,三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘,具有耐高低温、耐紫外线、耐老化等优点;采用小型化弹簧操动机构,分合闸能耗低、机构传动输出采用主轴滑动方式,无扭力损耗,分合传动件少,可靠性高;电流互感器安装于动端出线,二次采用插拔结构,维护更换方便。

 2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠,具有无燃烧和报燃危险、安全、免维护、体积小、重量轻(<100kg)和使用寿命长等特点。

 2.3 断路器采用全封闭结构,密封性能好,有防潮、防凝露性能,适应于高温潮湿地区使用。

 2.4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化,也可与重合控制器配合组成重合器。

 2.5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。

 2.6 断路器的安装方式可采用单杆或双杆座装方式。



ZW32-12/630A技术参数

1 额定电压 KV 12

2 额定电流额 A 630

3 工频耐压(lmin) kV 42

4 雷电冲击耐压(峰值) kV 75

5 额定短路开断电流 KA 12.5、16、20

6 额定短路关合电流(峰值)  KA 31.5、40、50

7 额定峰值耐受电流 KA 31.5、40、50

8 额定短路耐受电流4s KA 12.5、16、20

9 额定操作顺序   分-0.3s-合分-180s-合分

10 额定短路电流开断次数 次 30

11 机械寿命 次 10000

12 动静触头允许磨损厚度 mm 3

13 重量 kg 80、95(带隔离)

14 极间中心距离 mm 340±1.5
