飞珠牌真空断路器ZW8-12/630A
双击自动滚屏 发布者:扬州飞珠 发布时间:2021/6/22 阅读:1次 【字体:

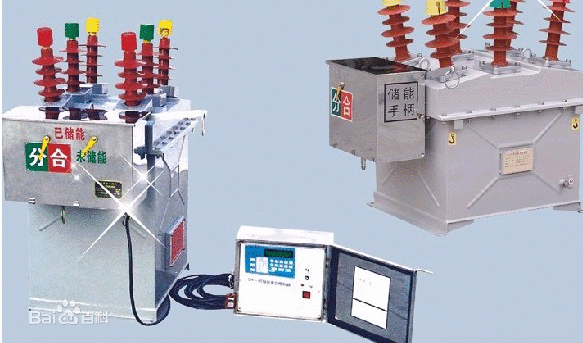

ZW8-12/630A飞珠牌真空断路器

ZW8-12/630-20   ZW8-12G/630-20

ZW8-12/1250-25  ZW8-12G/1250-25

ZW8-12/630-20   ZW8-12G/630-20

ZW8-12/1250-25  ZW8-12G/1250-25



ZW8-12G/T630-20型号含义

ZW8-12G/T630-20户外高压真空断路器是额定电压为12KV的新型户外高压开关设备,主要用于城网和农网的配电系统中,作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料,绝缘可靠,防污秽能力强。

ZW8-12G/T630-20真空断路器配用弹簧储能操作机构,可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关,形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口,并具有可靠的联锁操作。根据用户要求,可与相应的控制器配合组成交流高压真空自动重合器、自动分段器,自备操作电源,是实现配电网自动化的理想设备。采用高压电压互感器结构外置,内置均可。

一、应用与特点

ZW8-12/T630-20户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能,电动分、合闸,亦可实现手动储能和手动分、合闸。

ZW8A-12是由ZW8-12断路器与隔离刀组合而成的,称为组合断路器,可作为分段开关使用。

二、使用环境条件

    环境温度:上限+40t下限-30。C

  海拔高度:《1000m

  风压:≤700Pa(相当风速34m/s)

  空气污秽程度:III级

  无经常性剧烈震动

  结构

三、ZW8开关组成结构

  1)整体结构为三相共箱式

  2)真空灭弧室

  3)弹簧操动机构

  4)绝缘系统

  5)导电回路

  6)箱盖、箱体

  7)密封件

四、ZW8系列开关特点

  1)根据用户需要可安装50/5,100/5,200/5,400/5,630/5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘

  2)内置多抽头电流互感器可作为过电流保护之用

  3)采用双绕组电流互感器可作为保护和计量用

  4)若加装电压互感器、自动重合控制器、自动分段控制器,可实现配电保护自动化和“四遥” (遥测、遥信、遥控、遥调)功能加装了复合控制器(消除合闸涌流)。

  5)可加装隔离开关

五、订货须知

  订货时用户需提供下列技术资料:

  1)断路器型号、名称、数量。

  2)额定电流,额定短路操作电流。

  3)操作方式、操作电压。

  4)配备电流互感器电流比。

  5)使用场合。





ZW8-12户外高压真空断路器主要技术参数
序号 名称 单位 数据
6.3KA 12.5KA 20KA
1 额定电压 kV 12
2 最高工作电压 kV 12
3 额定电流 A 630
4 额定短路负载开断电流 kA 6.3 12.5 20
5 额定短路关合电流(峰值) kA 16 31.5 50
6 额定峰值耐受电流 kA 16 31.5 50
7 额定短时1min耐受电流 kA 6.3 12.5 20
8 额定绝缘水平 工频耐压(干式) kV 42
雷电冲击耐压(峰值) 75
9 额定操作顺序   分-0.3S-合分-180S-合分
10 机构寿命 10000
11 额定短路开关电流开关次数 30
12 操作机构额定合闸电压 V 110,220
13 操作机构额定分闸电压 V 110,220
14 触头开距 mm 11±1
15 超行程(触头弹簧压缩长度) mm 3
16 三相分、合闸不同期性 ms ≤2
17 触头合闸弹跳时间 ms ≤2
18 平均分闸速度 m/s 1.0±0.2
19 平均合闸速度 m/s 0.7±0.15
20 分闸时间 最高操作电压下 s 0.015-0.05
最低操作电压下 0.03-0.06
21 合闸时间 s 0.025-0.05
22 各相主回路电阻(组合断路器主回路电阻) μΩ ≤120(≤200)
23 动静触头允许磨损累计厚度 mm 3
