1、 使用环境

 1.1海拔高度不超过2000m；

 1.2环境温度：最高40℃，平均值不超过35℃，最低 -25℃；

 1.3相对湿度日平均不大于95%，月平均值不大于90%；水蒸气压力日平均值不大于2.2×10³Mpa,月平均值不大于1.8×10³Mpa；

 1.4地震烈度不超过8度；

 1.5周围空气没有明显的尘埃、烟雾，腐蚀性或可燃性气体，水蒸气或盐雾污染。

2、技术参数

 2.1 额定电压：40.5kV

 2.2 最高工作电压：40.5kV

 2.3 4s额定短时耐受电流：20kA、 25kA、 31.5kA

 2.4 额定峰值耐受电流：   50kA、 63kA、 80kA

 2.5 关合电流：              50kA 、 60kA

 2.6 额定绝缘水平：1min工频耐压： 95kV

                   雷电冲击耐受电压： 185kV

                   二次回路1min工频耐压：2kV

3、型号规格含义如下：

4、结构及工作原理

    JN6-40.5、JN12-40.5接地开关由底架、触刀，电压显示装置绝缘子、合闸弹簧、触头及三相短路连接铜排组成。

    底架由弯板和角钢焊接而成，端梁上有供主轴转动的圆孔，触刀安装在主轴上，靠合闸弹簧驱动转轴，带动触头合闸，关合短路电流。

    电压显示装置绝缘子安装在底架上，电压显示装置绝缘子上装有触头，拐臂式为T型触头和触指，齿轮式为L型触头。

分、合闸时，只要操作手柄转动与主轴相连的传动轴，弹簧过死点后靠弹簧力加速合闸，合闸后主轴与操作轴连接拐臂成死点。所以关合短路电路，动、热稳定电流试验时，触刀不会打开。

5、安装与调试

    本开关适用于各种安装方式，安装应对开关用机构进行检查证实完好无损时方可安装。

 5.1  安装前的检查及准备工作。

 5.1.1 开箱后，检查产品备品备件及随附的技术文件是否齐全，检查产品在运输、保管中是否由损伤。

 5.1.2 检查铭牌数据与订货是否一致。

 5.1.3 清除产品上的污物、仔细擦拭绝缘子底架上的接地部位表面。

 5.1.4 在触刀的接触部位和机构的转动部位边涂工业凡士林。

5.2  安装

 5.2.1 将接地开关用四个M22（齿轮式）、M16（拐臂式）的螺栓紧固在所要固定的基座上。

 5.2.2 检查和调整每个单相的触头接触情况，保证要求三分之二以上的视在接触面。

 5.2.3 检查三相触头合闸情况，其三相刚合位置不同期性不大于3mm。

 5.2.4 用手合、分闸五次，动作应正常。

5.3  接地开关的外形及安装尺寸间图1、图2

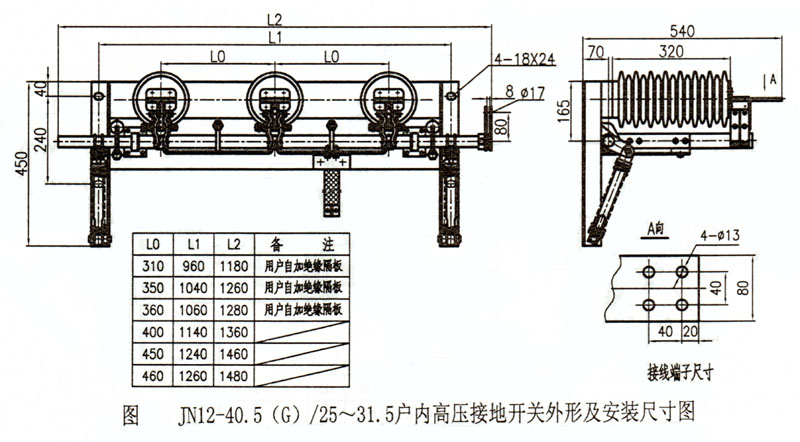

  JN12-40.5(G)/25~31.5kA户内高压接地开关外形图及安装尺寸图
