GN24系列户内高压隔离开关简介
GN24 GN24-12D、GN24-24D型户内单接地高压隔离开关，分平装型、穿墙型、平装接地型、穿墙接地型，接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。额定电流从400~1250A。配用CS6-1型、CS6-2型，也可选电动操作机构。
GN24 GN24-12D、GN24-24D主要技术参数
GN24 GN24-12D、GN24-24D外形尺寸安装图
型号 额定电流 外形图
GN24-12DI1 400A、630A、1000A、1250A 图 1 （点击查看）
GN24-12CDI1 图 2 （点击查看）
GN24-12SDI1 图 3 （点击查看）
GN24-12CSDI1 图 4 （点击查看）
GN24-12DII1 图 5 （点击查看）
GN24-12CSDII1 图 6 （点击查看）
扬州飞珠GN24隔离开关，GN24-12D/400、GN24-24D/400，GN24-12D/630、GN24-24D/630，GN24-12D/1250、GN24-24D/1250。
10kV户内高压单接地隔离开关GN24-12D，20kV户内高压单接地隔离开关GN24-24D。
GN24系列户内高压隔离开关简介
GN24-12D型户内高压隔离开关，分平装型、穿墙型、平装接地型、穿墙接地型，接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。额定电流从400—1250A。配用CS6-1型、CS6-2型，也可选电动操作机构。
|
额定电压/KV |
额定电流/A |
4s额定短时耐受电流/KA |
额定峰值耐受电流/KA |
1min工频耐压/KV |
雷电电压耐受/KV |
|
12、24 |
400 |
12.5 |
31.5 |
42 |
75 |
|
630 |
20 |
50 |
|
1000 |
31.5 |
80 |
|
1250 |
40 |
100 |
GN24隔离开关GN24-12D_GN24-24D，户内单接地高压隔离开关，户内双接地高压隔离开关。
外形尺寸安装图
|
型号 |
额定电流 |
外形图 |
|
GN24-12DI1 |
400A、
630A、
1000A
1250A |
图 1 （点击查看） |
|
GN24-12CDI1 |
图 2 （点击查看） |
|
GN24-12SDI1 |
图 3 （点击查看） |
|
GN24-12CSDI1 |
图 4 （点击查看） |
|
GN24-12DII1 |
图 5 （点击查看） |
|
GN24-12CSDII1 |
图 6 （点击查看） |
扬州GN24隔离开关GN24-12D_GN24-24D

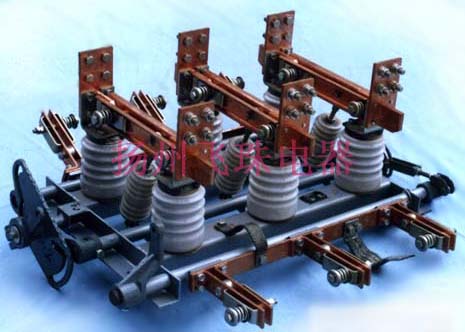

图片为 GN24-12DD双接地户内高压隔离开关
