 您现在的位置 >> 所有产品 >> GN2-31.5D户内高压隔离开关

产品编号:
101514594216
产品名称:
GN2-31.5D户内高压隔离开关
规  格:
GN2-31.5D/630~2000A
产品备注:

   产品说明

  GN2-31.5D系列户内高压隔离开关配用CS6-2型手力操动机构系户内高压电器设备适用于额定电压27.5千伏交流50赫兹的网络作为有电压而无负载的情况下分合电路之用,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。

1.使用环境条件

1.1海拔高度不超过2000 m;

1.2环境温度为-10~+40

1.3相对湿度:日平均值不大于95%,月平均值不大于90%;

饱和水蒸气压:日平均值不大于2.2×10-3Mpa;

            月平均值不大于1.8×10-3Mpa;

1.4 适用于0级、Ⅰ级、Ⅱ级污秽的环境;

1.5 无频繁剧烈的震动.



2.隔离开关的规格及主要技术参数

分类和技术数据

隔离开关的分类见表1

1

特性

结构方式

有无接地开关

1.无接地开关;2.带一个接地闸刀;

安装方式

1.水平安装;

接地闸刀传动方式

1.带接地闸刀一次操作型;

2.带接地闸刀二次操作型;

操作方式

CS11(CS8-6D)手动操作机构或CX-6电动操作机构;

工作环境

Ⅲ级重污秽



隔离开关的主要技术参数见表2

2

型号

额定电压kV

最高工作电压kV

额定电流A

额定峰值耐受电流kA

4秒额定短时耐受电流kA

单相重量kg

GN2-31.5

31.5

31.5

630

50

20

90

1250

80

315

100

1600

80

40

120

2000

80

40

120

2500

100

40

125

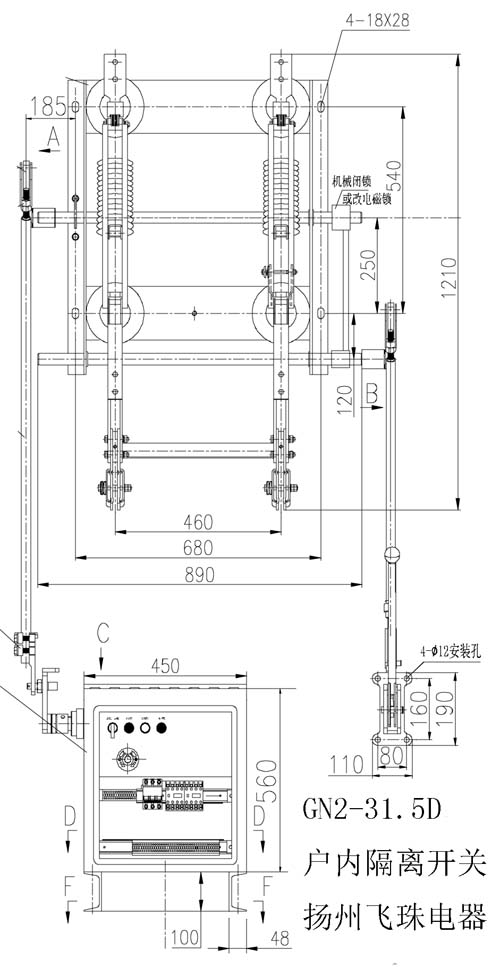

3 GN2-31.5D双极户内高压电动隔离开关外形尺寸简图
