 您现在的位置 >> 所有产品 >> 户内高压隔离开关 >> GN22隔离开关 >> GN22-24D/5000A单接地电动隔离开关

产品编号:
101514492816
产品名称:
GN22-24D/5000A单接地电动隔离开关
规  格:
GN22-24D/5000A
产品备注:

   产品说明


20kV户内高压隔离开关,带接地刀闸。GN22系列单接地隔离开关。GN22-24D/5000A型户内高压电动隔离开关,为三相闸刀式开关,适用于定电压20kV及以下的输配电网络中,作为有电压而无负载的情况下接通、切断和转换线路用。

  GN22-24D单接地电动隔离开关,每相的导电元件由支柱绝缘子固定于底架上,触头结构设计便于母线的布置与连接。操作运动系统为一常规四杆机构,主轴转动角度约95°5000A主轴旋转角度约76°);接触压力由特殊设计的传力机构,通过由磁锁板组成的杠杆系统放大后产生;触刀由铜板弯折成槽状(4000A5000A触刀连接散热片)以提高机械电气性能。开关接触可靠,具有一定自洁能力。

执行标准:产品符合GB1985-89《高压隔离开关和接地开关》要求。

工作原理

  本产品与传统结构产品不同之处在于:为了解决接触压力与操作力矩之间的矛盾,采用了合闸一锁紧两步动作原理,即主轴转动的前约85°5000A66°)角位移为合闸角。用于转动触刀,使之从开断极限位置运动到合闸极限位置;主轴转动后10 ° 角位移为接触角,用于锁紧机构动作。通过滑块带动连杆运动,从而使两侧顶杆推出,磁锁板起杠杆作用,将顶杆的推力放大约5.55000A6.5)倍后压紧在触刀上,形成接触压力。两步动作的转换,由挡块一摇杆一顶销一限位销构成的定位一限动机构,保证触刀在合闸到位后(此时,摇杆被档块推动转动到图75000A转动到图8)所示位置,再转入锁紧运动,使开关准确灵活地由第一步动作(合闸)转入第二步动作(形成接触压力)完成整个合闸操作。分闸操作,其动作过程与上述合闸过程相反。

 安装与调整

4.1 安装前应按装箱单清点产品配件、仔细擦拭开关上的尘垢,检查接触表面

    及端子。并涂上一层工业凡士林。

4.2 本产品可水平、垂直和倾斜等位置安装。

4.3 本产品配用CS6-2,或配用性能接近CS6-2的其它通用或专用操作机构.

主轴上测量的操作力矩:2000A 开关   <200N.m

                         3150A 开关   <200N.m

4000A 开关   <200N.m

5000A 开关   <250N.m

                         6300A 开关   <300N.m

                         8000A开关    <380N.m

4.4 在机构与开关相连时,须调整连杆长度和拐臂角度,以使开关实现合闸一锁紧两步动作,判断开关触刀是否已锁紧,方法如下:

在开关完全分闸状态下,进行合闸时,通过机构使开关主轴旋转85°(5000A8000A旋转66°)后,触刀已达到旋转极限位置(但还未锁紧),再通过机构使开关主轴继续旋转10°左右(可听见“咚”一声响),此时触刀与触头已锁紧。锁紧后的拉杆与滑块相对位置,参见图。

警告:如触刀未锁紧,则不能投入运行,否则会引起本开关过热导致烧损!

4.5 安装时,应将接地处擦净涂上凡士林,并用开关上备有的M24接地螺栓妥善接地。

4.6 本产品出厂时已精确调整,用户一般不需再调整。如确有必要,可按下列步骤调整,参看图。

4.6.1 松开滑块上紧定螺钉,抽出把摇臂与拉杆连接起来的Φ10轴销,即可旋动调节拉架,从而调节三相同期(不大于3mm)及断口距离(≥150mm)。

4.6.2 开关处于合闸状态时(即第一步动作完成,第二步动作即将开始时),调节摇杆上的M4X25调节螺钉,使摇杆斜面与顶销接触,即可保证二步动作三极同时转换。

4.6.3 调整转动侧与开断侧压紧磁锁板的螺栓,即可调节接触压力、最大操作力矩,并使触头、触刀之间保证较小合理间隙,从而使合分过程中有一定清擦力。一般只须调整到开关将要开始第二步锁紧时,使磁锁板与顶杆端距离为0.1-0.3(可用塞尺测量),则上述三者均能同时处于较佳范围。



GN22-24D单接地隔离开关外形及安装尺寸图

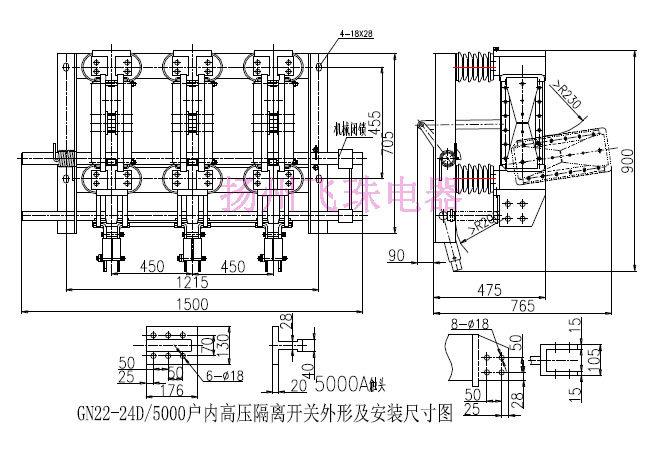

    GN22-24D/5000户内高压单接地隔离开关外形尺寸图

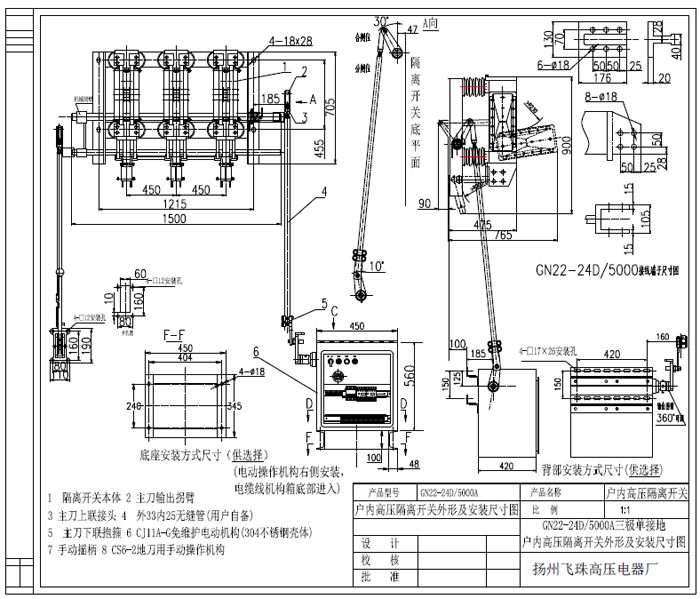

GN22-24D/5000户内单接地电动隔离开关与电动操作机构联装图 (带接地刀闸,配CS6-2手动操作机构)

GN22大电流隔离开关,带单接地刀闸,电流5000A,主刀配CJ11A-G电动操作机构,地刀配CS6-2手动机构
