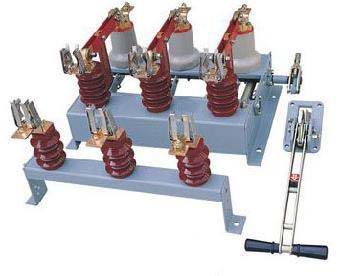

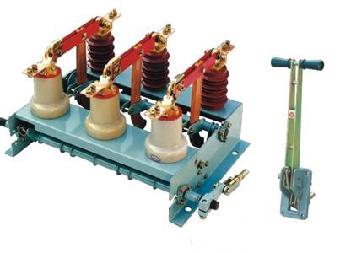

FN5-12系列户内负荷开关

FN5-12R（L）型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中，作为开断负荷电流及关合电流之用。带有熔断器的负荷开关可切断短路电流作保护开关之用。

型号有：FN5-12，FN5-12D-带接地开关，FN5-12R-带熔断器，FN5-12RS-熔断器在上部，FN5-12RL带熔断器和脱扣装置，FN5-12RDL-带熔断器-脱扣器-接地刀。

本负荷开关可配用CS6-1型手动操作机构、本产品专用CS口手动或CJ口电动操作机构。

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器亦称带脱装置负荷开关(以下简称开关)，适用于50Hz，额定电压6-12KV的网络中，可开断负荷电流、过载电流及短路电流，本负荷开关配用CS6-Ⅰ型手动操作机构，本产品专用的CS□手动机构。

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。

该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。

项目	单位	数据
额定电压	KV	12
最高工作电压	KV	12.7
额定频率	HZ	50
额定电流	A	400	630
额定短时耐受民流（热稳定）	KA/S	12.5/4	20/2
额定峰值耐受电流（热稳定）	KA	31.5	50
额定闭环开断电流	A	400	630
额定有功负载开断电流	A	400	630
5%额定有功负载开断电流	A	20	31.5
额定电缆充电开断电流	A	10
额定空载变压器载断电流		1250kVA变压器的空载电流
额定短路关合电流	KA	31。5	50
额定电流开断次数	负荷/次	100%2	30%75
1min工频耐受电压（有限值）对地、相同/隔离断口	KV	12/48
工频耐受电压隔离断口间	KV	53
雷电冲击耐受（峰值）对地、相同/隔离断口	KV	75/85
分合痼操作力距（力）	Nm（N）	90（180）	100（200）

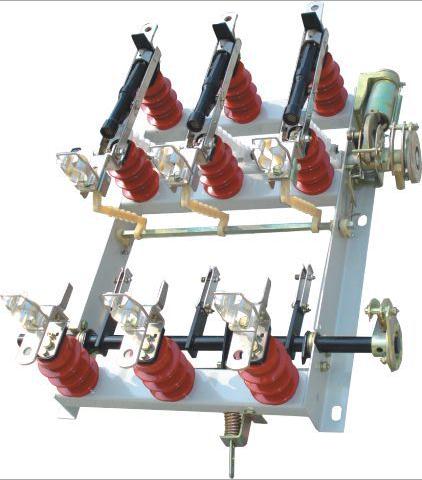

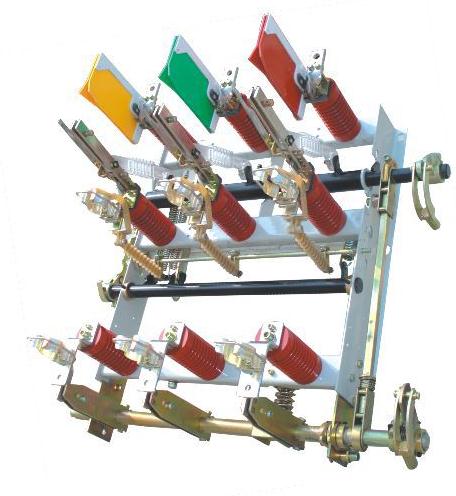

 FN7-12DR气压式负荷开关

FN7-12DR 型交流高压负荷开关，是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。额定电流：400A、630A。
FN7-12C型系列高压负荷及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构、使得安装更加简捷方便，能够满足广大用户的不同要求。
      说明：DS接地开关在进线端，DX接地开关在出线端，L联锁装置，R熔断器，RA撞击式熔断器（脱扣器），F电动分闸装置。

FN7-12 -
FN7-12DSL 表示接地开关在进线端，带联锁装置；
FN7-12DXL 表示接地开关在出线端，带联锁装置；
FN7-12R 带熔断器组合；
FN7-12DSLR 表示接地开关在进线端，带联锁装置，带熔断器组合；
FN7-12DXLR 表示接地开关在出线端，带联锁装置，带熔断器组合；
FN7-12RAF 带脱扣器，带电动分闸装置；
FN7-12DSLRAF 表示接地开关在进线端，带联锁装置，带脱扣器，带电动分闸装置；
FN7-12DXLRAF 表示接地开关在出线端，带联锁装置，带脱扣器，带电动分闸装置。
