GN27-40.5系列户内交流高压隔离开关
一、用途
GN27-40.5（D)系列户内高压隔离开关，是三相交流50Hz的高压开关设备，用于电压35kV的电力系统中，作为有电压无负载的情况下分、合电路之用。隔离开关配用CS6-2手动型操动机构或CX6电动机构。
二、主要技术参数
|
额定电压/kV |
额定电流/A |
4s额定短时耐受电流/kA |
额定峰值耐受电流/kA |
1min工频耐压/kV |
雷电冲击耐压/kV |
|
40.5 |
630 |
20 |
50 |
95/118 |
185/215 |
|
1250 |
31.5 |
80 |
|
2000 |
40 |
100 |
|
2500 |
40 |
100 |

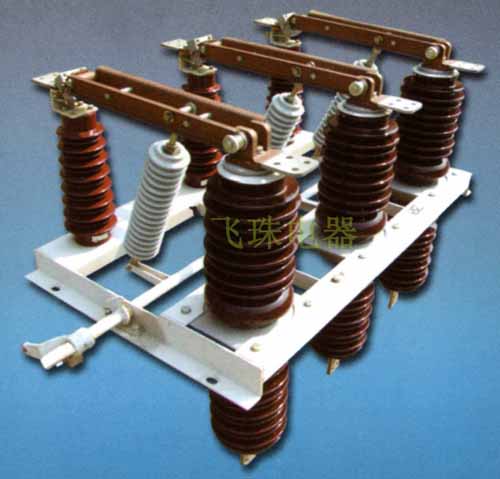

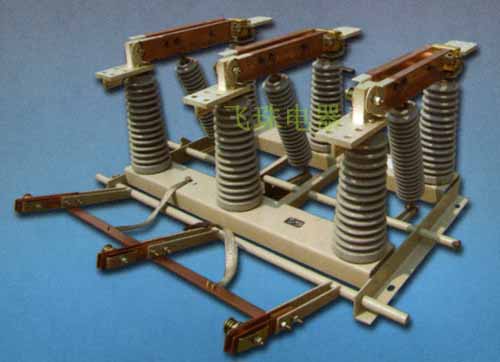

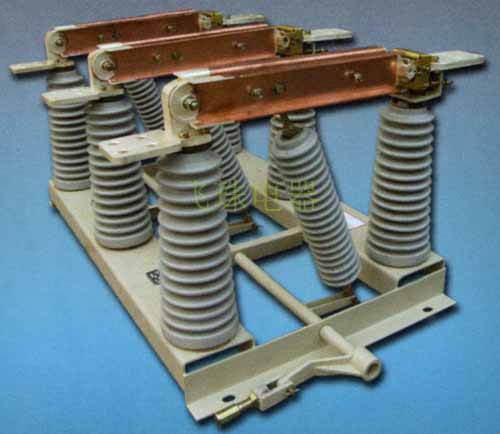

三、结构简介
该系列隔离开关为垂直转动闸刀式三相共底架结构。断口侧静触头设计成摆动式多触片触头，具有单片触头接触压力小、磨损低、散热面积大、操作力矩小等优点，同时采用大爬距支柱绝缘子和拉杆绝缘子、具有高绝缘性能和高机械强度。为满足需要，设计有平装型、穿墙型、带接地刀等型式。该系列隔离开关可以水平、垂直或倾斜安装。
四、产品型号及安装尺寸图(欢迎索取）
|
型号 |
外形及安装图 |
|
GN27-40.5/630A、1250A、2000A、2500A |
|
|
GN27-40.5C/630A、1250A |
|
|
GN27-40.5C/2000A |
|
|
GN27-40.5C/2500A |
|
|
GN27-40.5C2/630A、1250A |
|
|
GN27-40.5C2/2000A、2500A |
|
|
GN27-40.5D/630A、1250A、2000A、2500A |
|
|
GN27-40.5D2/630A、1250A、2000A、2500A |
|
|
GN27-40.5C1D1/630A、1250A |
|
|
GN27-40.5C1D1/2000A |
|
|
GN27-40.5C1D2/630A、1250A |
|
|
GN27-40.5C1D2/2000A |
|
|
GN27-40.5C2D1/630A、1250A |
|
|
GN27-40.5C2D1/2000A |
|
|
GN27-40.5C2D2/630A、1250A |
|
|
GN27-40.5C2D2/2000A |

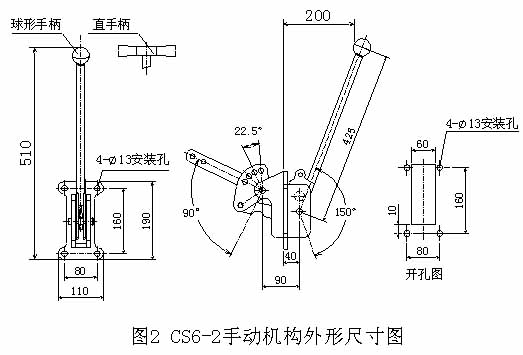

| 联装图：GN27-40.5(D)隔离开关联装图（CS6-2手动或CX-6电动机构)
五、 订货须知
订货时须注明产品型号、名称、额定电压、额定电流及操作机构型号。
相关型号：GN27-40.5系列户内高压隔离开关 |
