1、用途和工作条件

1.1  GN22-24系列户内高压隔离开关是三相交流50Hz高压开关设备，适用于额

   定电压24kV及以下的输配电网络中，作为有电压而无负载的情况下接通、

   切断和转换线路用。产品符合GB1985-89《高压隔离开关和接地开关》要求。

1.2 使用环境条件如下:

1.2.1 海拨高度2000m;

1.2.2 环境温度为-25℃～+40℃;

1.2.3 户内相对湿度不超过90%（+25 ℃时）;

1.2.4 无严重腐蚀性气体或盐雾灰尘及其它爆炸性、侵蚀性物质;

1.2.5 无频繁剧烈的振动。

2、规格及主要技术参数

3、主要结构和工作原理

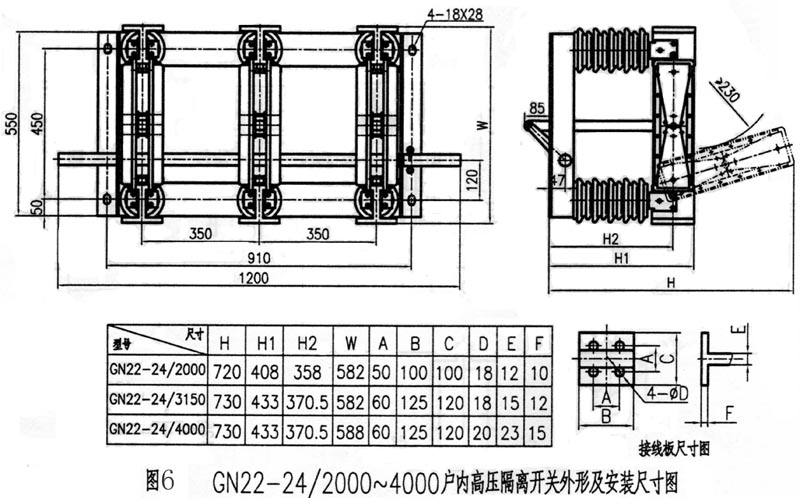

3.1 结构：（见图)

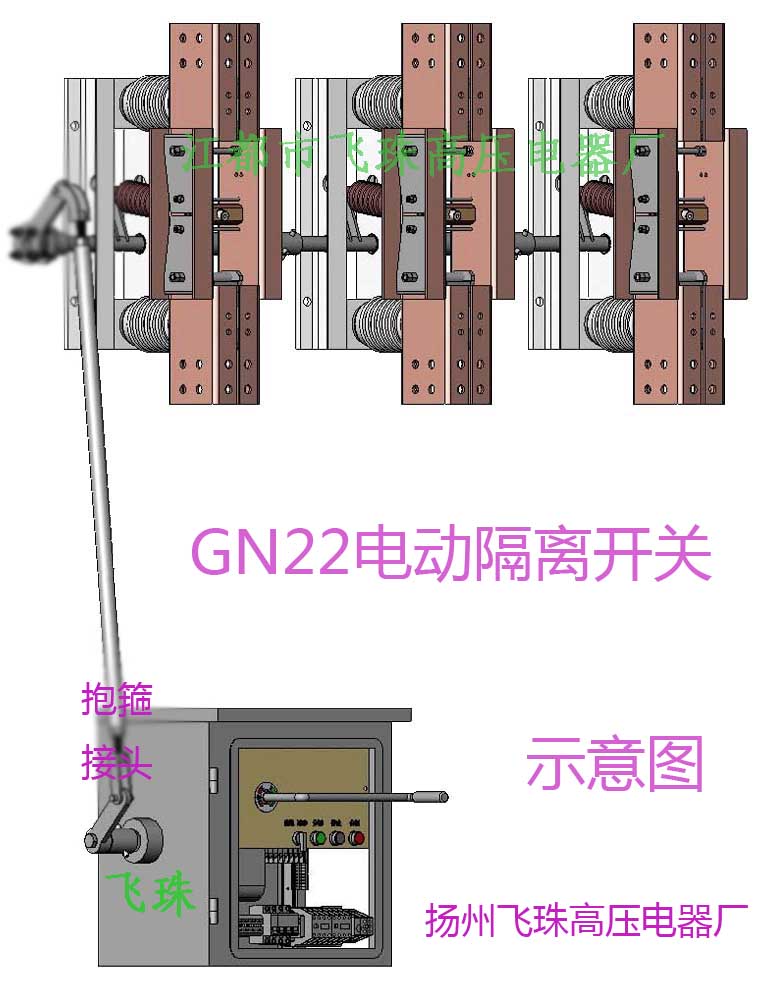

    本产品为三相闸刀式开关,每相的导电元件由支柱绝缘子固定于底架上,

触头结构设计便于母线的布置与连接。操作运动系统为一常规四杆机构,其

主轴转动角度约95°（5000A主轴旋转角度约76°）；接触压力由特殊设计的传力机构，通过由磁锁板组成的杠杆系统放大后产生；触刀由铜板弯折成槽状（4000A，5000A触刀连接散热片）以提高机械电气性能。开关接触可靠，具有一定自洁能力。

3.2 工作原理（见图）

本产品与传统结构产品不同之处在于：为了解决接触压力与操作力矩

之间的矛盾,采用了合闸一锁紧两步动作原理，即主轴转动的前约85°（5000A约66°）角位移为合闸角。用于转动触刀,使之从开断极限位置运动到合闸极限位置；主轴转动后10 ° 角位移为接触角，用于锁紧机构动作。通过滑块带动连杆运动，从而使两侧顶杆推出，磁锁板起杠杆作用,将顶杆的推力放大约5.5（5000A约6.5）倍后压紧在触刀上,形成接触压力。两步动作的转换,由挡块一摇杆一顶销一限位销构成的定位一限动机构,保证触刀在合闸到位后(此时,摇杆被档块推动转动到图7（5000A转动到图8）所示位置，再转入锁紧运动，使开关准确灵活地由第一步动作（合闸）转入第二步动作（形成接触压力）完成整个合闸操作。分闸操作，其动作过程与上述合闸过程相反。
