 您现在的位置 >> 所有产品 >> 高压穿墙套管 >> 大电流耐污高强度穿墙套管 >> 户内高强度穿墙套管

产品编号:
11821155216
产品名称:
户内高强度穿墙套管
规  格:
产品备注:

   产品说明


户内高强度穿墙套管,适用于电压10~35kV、频率15~60Hz的三相交流系统电站和变电所配电装置上,供导电部分穿过隔板、墙壁或其他接地物,起绝缘支持和外部导线(母线)间固定连接之用。

户内穿墙套管不适用于对套管的瓷釉、金属附件及胶合层有破坏作用或足以降低套管电气性能的场所。
户内高强度穿墙套管,穿墙瓷套管,其抗弯强度有B-8KN、C-12KN,母线套管抗弯强度有D-20kN;E-30kN。
产品型号及含义
对于套管的字母的最后一个如A、B、C、D、E,则分别表示抗弯强度,这和绝缘子一样。
弯曲破坏负荷等级:A-4kN;B-8kN;C-12kN;D-20kN;E-30kN。现在一般不出现,均在技术参数中表示。
表2 10~35kV铜导体穿墙套管主要尺寸特性(高抗弯强度、大电流)
使用场所:
户内
型号
额定
电压
KV
额定
电流
A
L
两端
盖长
L1
L2
导电排
导电
杆直
径d1
安装法兰
额定
弯曲
破坏
负荷
kN
kG
b
δ
d3
d2
a
穿墙
Max
d
CB-10/400
5
10
400
450
350
165
40
4
13
-
-
12
165
2
100
7.5
7
CB-10/630
630
450
40
6.3
17
-
-
8
CB-10/1250
6
1250
480
350
165
-
-
-
-
M30×2
9
CB-10/1600
1600
480
-
-
-
M39×3
11
CC-10/1250
7
1250
655
510
250
-
-
-
-
M30×2
15
150
4
100
12.5
16
CC-10/1600
1600
655
-
-
-
-
M39×3
18
CC-10/2000
2000
675
-
-
-
-
M45×3
21
CC-20/2000
11f
20
2000
835
590
255
80
8
8
2
-
15
220
4
250
12.5
46
CC-20/2500
2500
835
100
10
10
2
-
49
CC-20/3150
3150
835
100
12
10
2
-
52
CC-20/4000
11e
20
4000
1125
805
390
100
10
10
3
18
300
4
335
16
60
CC-20/5000
5000
1125
125
10
10
3
65
CC-20/6300
6300
1125
100
12
12
4
70
CB-35/400
8
35
400
925
810
370
-
-
-
-
M14×1.5
15
200
4
180
7.5
31
CB-35/630
630
925
-
-
-
-
M20×1.5
32
CB-35/1250
1250
945
-
-
-
-
M30×2
35
CB-35/1600
1600
945
-
-
-
-
M39×3
37
注:本表所有型号按GB770标准,其额定电压10kV、20kV、35kV等同于GB12944中的12kV、24kV、40.5kV,适用于系统电压分别为10kV、20kV、35kV。
图5 CB-10/400~630 10kV户内高压穿墙套管 (铜排式)

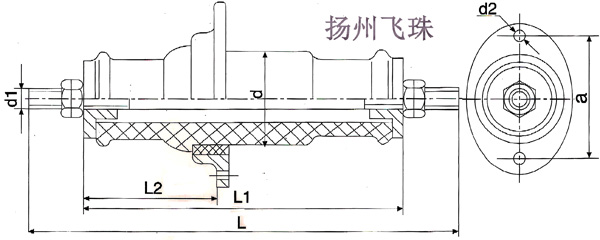

图6 CB-10/1250~1600 10kV户内高压穿墙套管 (铜棒)

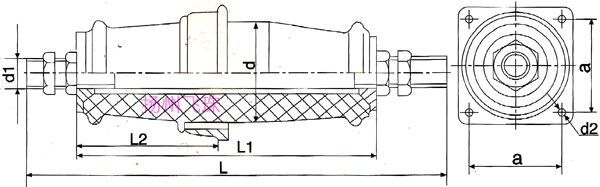

图7 CC-10/1250~2000 10kV户内高压穿墙套管 (铜棒)

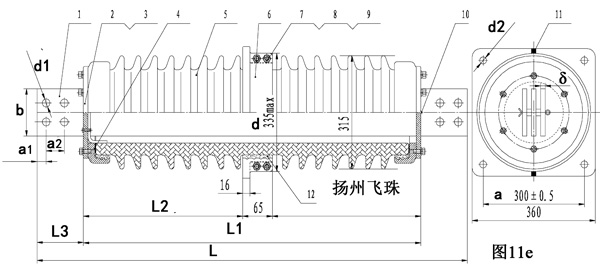

图11e CC-20/4000~6300 20kV户内高压穿墙套管 (铜排式)

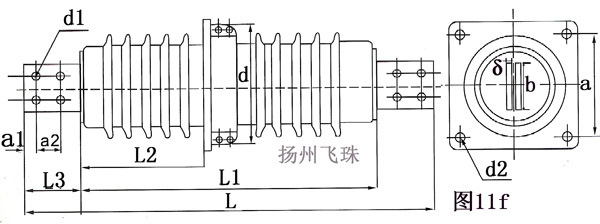

图11f CC-20/2000~3150 20kV户内高压穿墙套管(铜排式)

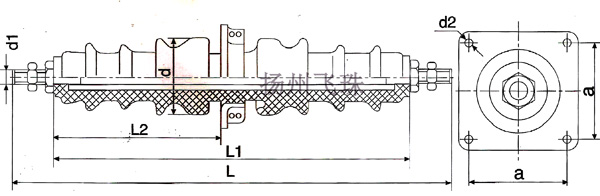

图8 CB-35/400~1600 20kV户内高压穿墙套管 (铜棒)
