 您现在的位置 >> 所有产品 >> 户外高压隔离开关 >> GW5隔离开关 >> 72.5kV隔离开关 >> GW5-66GW(D)户外高压隔离开关

产品编号:
1182042016
产品名称:
GW5-66GW(D)户外高压隔离开关
规  格:
GW5-66W(D)
产品备注:

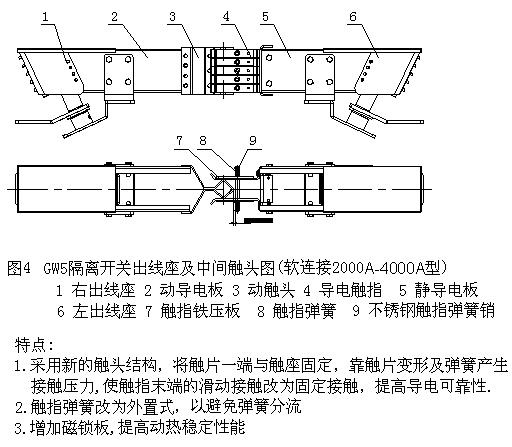

完善花型,电流1600A以上时,导电回路为方头型。

   产品说明

 一、概述
GW5-72.5系列户外高压隔离开关是由三个独立单级组成的三相交流50Hz的户外高压电器,供有电压无负荷时分合电路之用。
本系列产品能附装接地开关分单接地、双接地二种。接地开关按承受的断路电流能力又分Ⅰ、Ⅱ、Ⅲ型。
二、使用环境
1、海拔高度1000--3000m;
2、最高环境温度不高于+40℃,最低环境温度不低于—30℃,高寒地区不低于-40℃:
3、风速不超过35m/s:
4、地震烈度不超度8度;
5、覆冰厚度不大于10mm:
6、安装场所应无易燃、易爆危险品,化学腐蚀及剧烈振动:
7、支柱绝缘子污秽等级;普通型为O级(不小于1.7cm/kv)、防污型按GB5582-85《高压电力设备外绝缘污秽等级》规定。
本系列隔离开关GBl985-89《交流高压隔离开关》IECl29(1984)《交流隔离开关与接地开关》和IEC694(1980)《高压开关设备和控制设备共用条款》规格的各项要求.

三、分类和技术数据
隔离开关的分类见 表1
特性
结构方式
有无接地开关
1.无接地开关;2.每相装一个接地开关;3.每相装二个接地开关
安装方式
1.水平安装;2.特殊安装(侧装、倒装、倾斜25°安装等)
传动方式
1.90°传动方式(配CS17系列手动操作机构);
2.180°传动方式(配CS17-G系列手动操作机构及升高座)
操作方式
手动操作机构
工作环境
1.普通型;2.防污型

隔离开关的主要技术参数见 表2
型号
额定电压kV
最高工作电压kV
额定电流A
额定峰值耐受电流kA
4秒额定短时耐受电流kA
单相重量kg
GW5-72.5
63
72.5
630
50
20
90
63
25
112
1250
80
31.5
100
1600
80
31.5
120
2000
80
31.5
120

项目 / 参数

GW5-72.5
额定绝缘水平
一份钟工频耐受电压kV(有效值)
对地
155
断口
197
雷电冲击耐受电压kV(峰值)
对地
325
断口
385

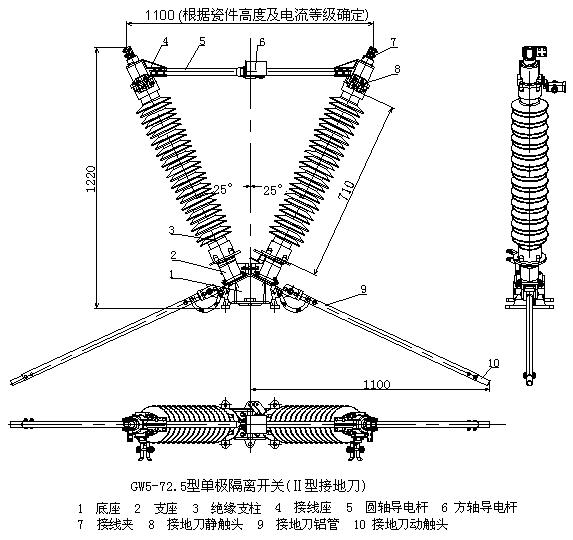

四、产品外形尺寸 (三极安装尺寸联图欢迎来电索取)






五、成套供应
隔离开关以三个单极和配用的手动为一组,带接地开关时所配用的手动机构也配套供应,并附有安装所需的领部件。

六、订货须知
1 、订货时应说明∶
(1)产品型号。
(2)额定电压。
(3)额定电流。
(4)有无接地装置或接地开关种类、方向和类型。
(5)污秽等级:(未注按0级供货)。
(6)机构型号,辅助极点数目:(未注按CS17机构供货)。
(7)有无电磁锁或电磁锁型号及控制电压(未注按AC220V供货)
2、若用户有特殊的要求,请说明,本厂可协助解决。
