| 一、概述
GW4-12(D)W轻力矩免维护型户外高压隔离开关是频率为50HZ-60 HZ的户外高压电器设备，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
该系列产品有下列品种：
接有无接地开关分：不接地、单接地、双接地。
按使用地区分：普通型、耐污型、高原型。
本系列隔离开关满足GB1985-89《交流高压隔离开关》IEC129（1984）《交流隔离开关接地开关》和IEC694（1980）《高压开关设备和控制设备共用条款》规定的各项要求. 该系列产吕抗地震能力良好，能满足地震烈9度的要求（水平加速度4.9m/S2垂直加速度2.45m/S2）。
二、技术参数
|
型号/参数/项目 |
GW4-12TQ(D)W |
|
额定电压kV |
10 |
|
最高工作电压kV |
12 |
|
额定
绝缘
水平 |
1分钟工频耐受电压
kV（有效值） |
对地 |
40 |
|
断口 |
47 |
|
雷电冲击耐受电压
kV（峰值） |
对地 |
105 |
|
断口 |
120 |
|
额定频率Hz |
50 |
|
额定电流A |
200 |
400 |
630 |
1250 |
|
2秒热稳定电流kA（有效值） |
6.3 |
12.5 |
20 |
31.5 |
|
动稳定电流kA（峰值） |
16 |
31.5 |
50 |
80 |
|
接线端额定纵向机械负荷N |
245 |
|
配用机构 |
CJ6、CJ11M-G免维护型电动操作机构
或CS11-1、CS11、CS8-6D手动机构 |
|
与隔离开关组装的接地开关额定参数 |
接地开关用于切断参余电流，对动、热稳定电流不作考核 | 三、使用环境条件
◆海拔高度1000~3000m；
◆环境温度不高于+40℃，不低于-30℃（高寒地区不低于-40℃）；
◆风压不超过700Pa（相当于风速34m/s）；
◆地震烈度不超过8度；
◆覆冰厚度不大于10mm；
◆安装场所应无易燃、易爆危险品、化学腐蚀及剧烈振动；
◆支柱绝缘子污秽等级：普通型为0级、防污型为Ⅱ级。
三、结构

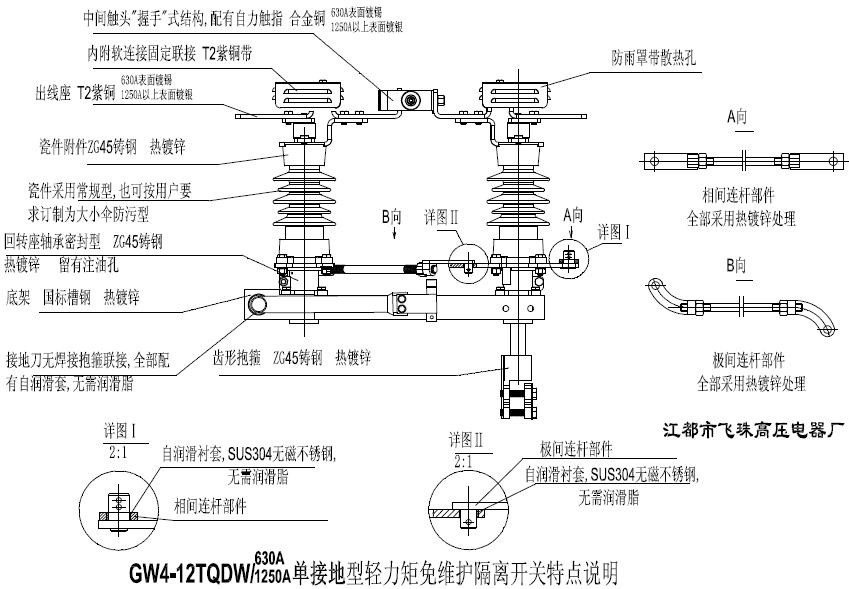

1、隔离开关的结构
每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头。左、右触头通过导电板在两个绝缘支柱中间接触。不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．2、接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀钢管的端部。
3 、手动机构的结构
手动机构又可分CSll-1、CSll(图5)和CS8—6D型，其操作手柄为水平旋转，转动角度90°。CS8—6D型带联锁装置，保证按规定程序(主分一地合一地分一主合)进行操作。
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。
5、电动机构的结构
CJ6电动操动机构或CJ11M-G免维护型电动机构的结构，另见其安装使用说明书。
四、动作原理
1 、隔离开关动作原理
隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的连杆带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。机构中的辅助开关与机构主输出轴相连，在分合闸位置时发出相应的分合信号。
2、接地开关动作原理
三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°，通过连杆带动水平连接管转动，实现接地开关分、合闸动作。
3、手动机构动作原理
操作机构通过连接管与隔离开关及接地开关的主轴相连，CS8-6D手动机构配带接地刀的隔离开关，其输出轴设有机械联锁板，保证按规定的程序（主分-地合-地分-主合）进行操作。

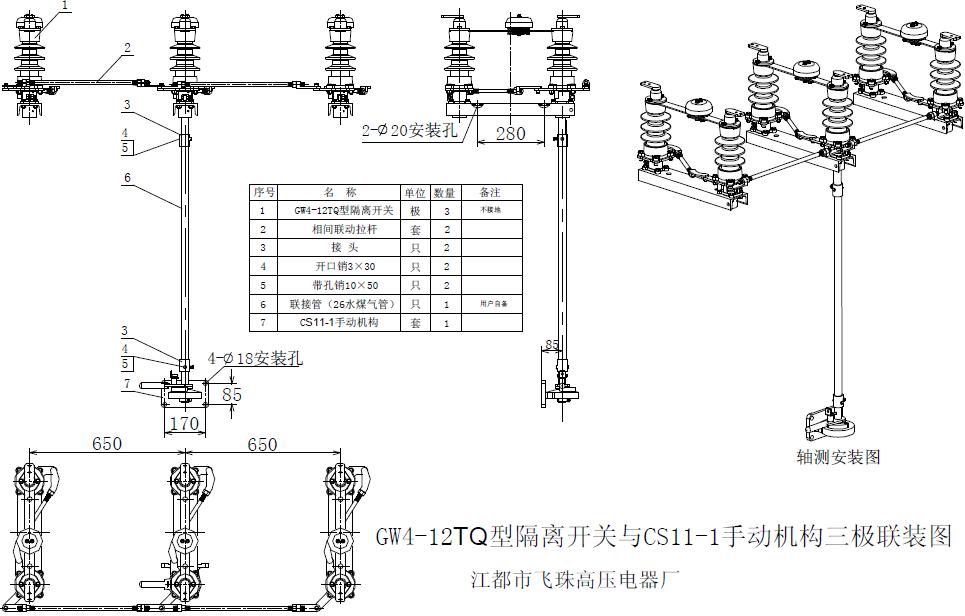

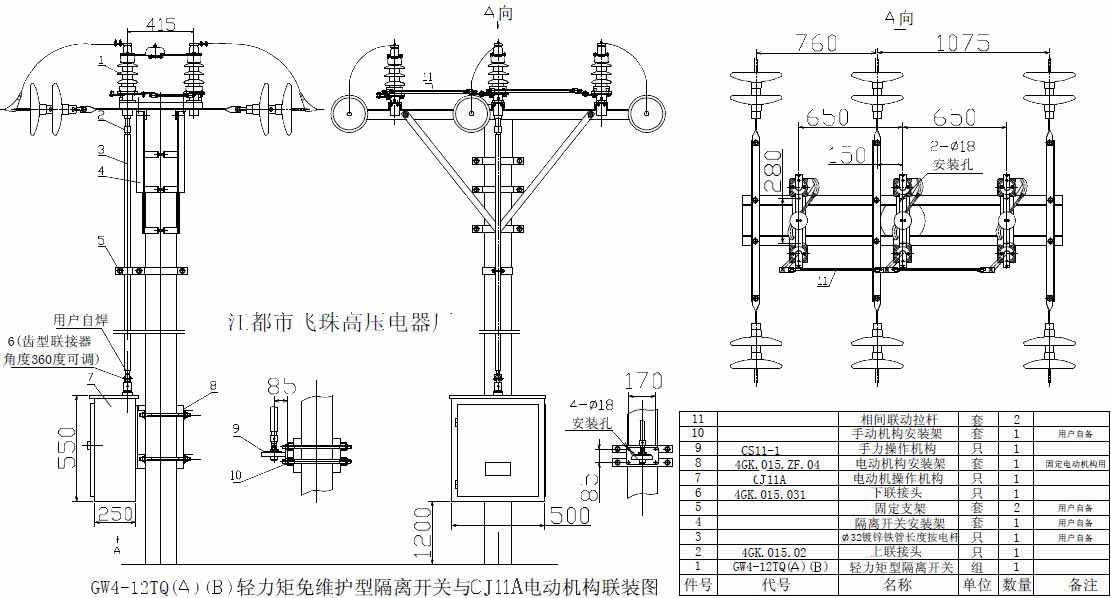

五、安装尺寸外形及与机构联装图
六、订货须知
订货时请写明：
(1) 产品型号及名称；
(2) 额定电压、额定电流、动热稳定电流；
(3) 接线端拉力；
(4) 户外绝缘子爬电距离；
(5) 接地开关类型(Ⅰ型、Ⅱ型)及接地方式(单接地、双接地)；
(6) 操动机构型号、辅助开关极数、带电磁锁还是挂装编码锁，电动机构电机电压及控制电压。

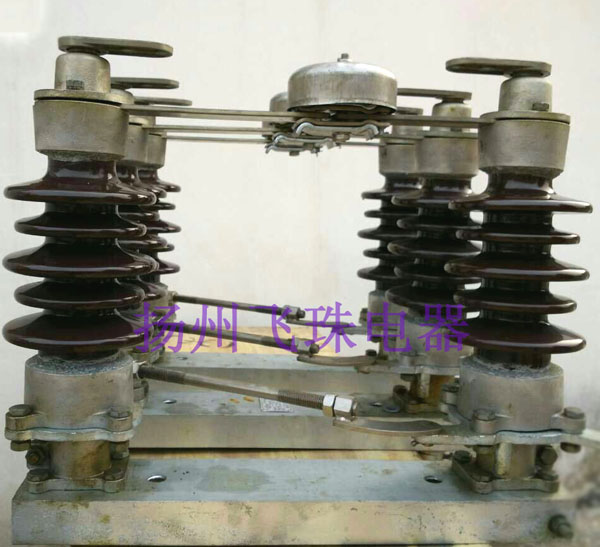

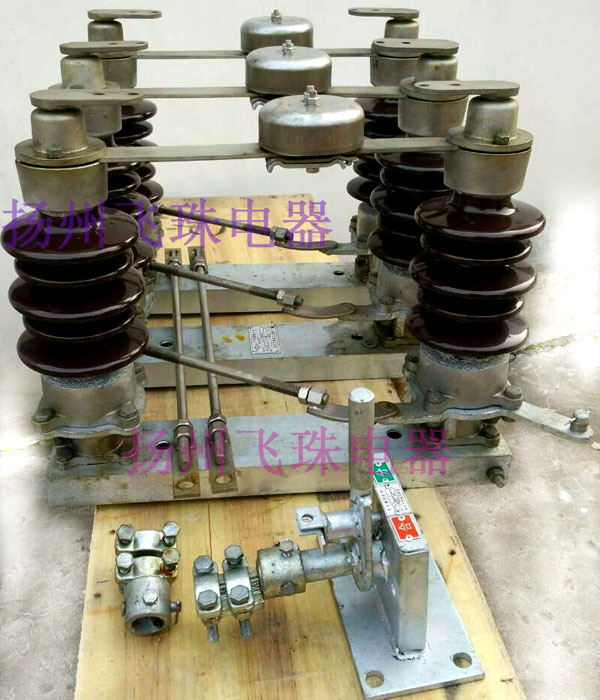

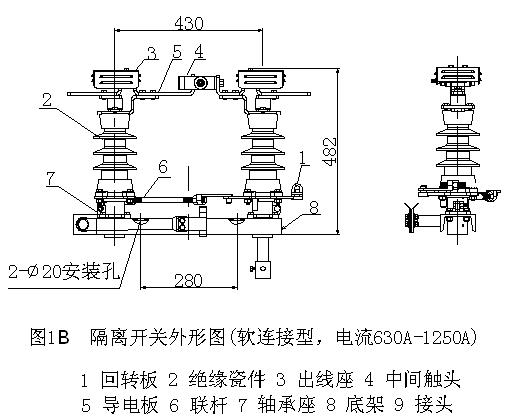

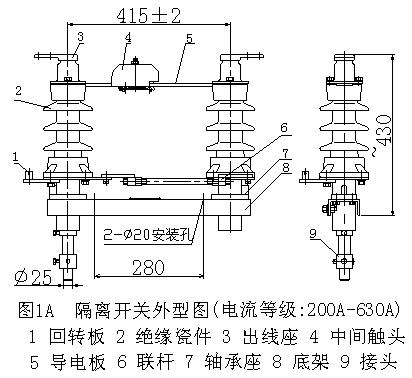

GW4-12(D)W/200A. 400A. 630A轻力矩免维护型隔离开关
  GW4-12DW/630A. 1250A软连接握手式隔离开关
大电流系列隔离开关 电流：2000A---4000A
（需要详细信息，敬请来电来函）

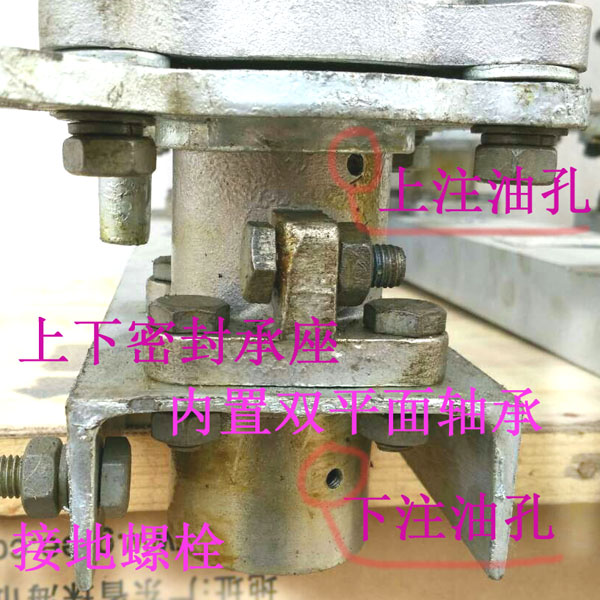

开关底座

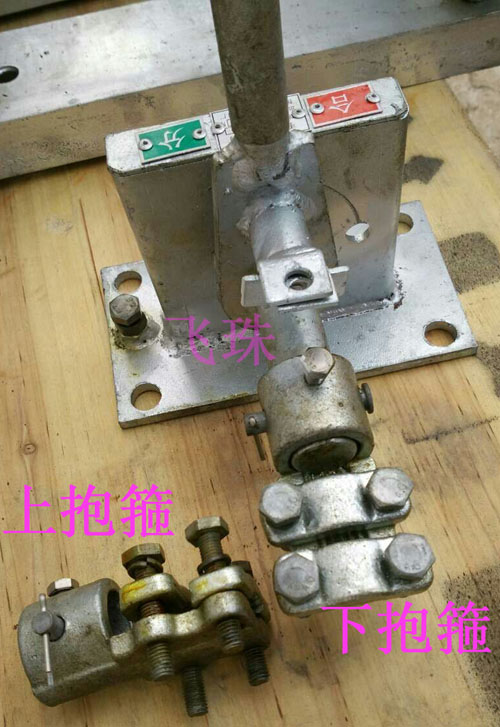

CS11抱箍型手动操作机构

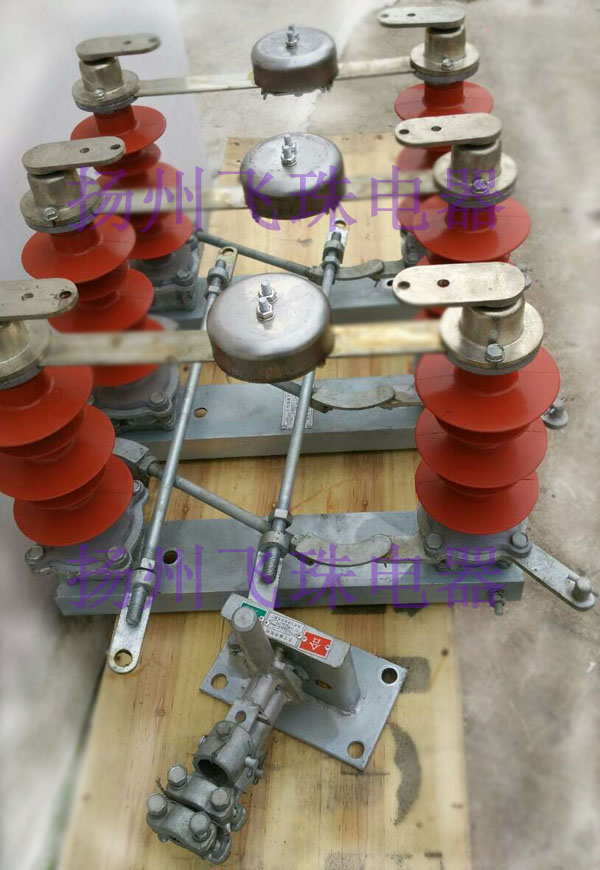

HGW4-12TQ/630A户外隔离开关
HGW4-12TQ/400A户外隔离开关
铭牌

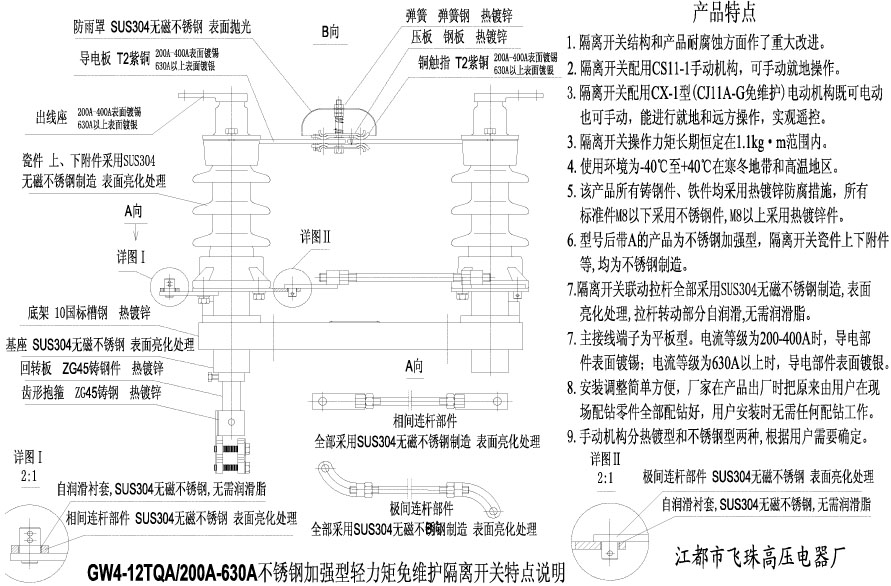

GW4-12TQA不锈钢户外隔离开关
GW4-12TQ/400户外隔离开关

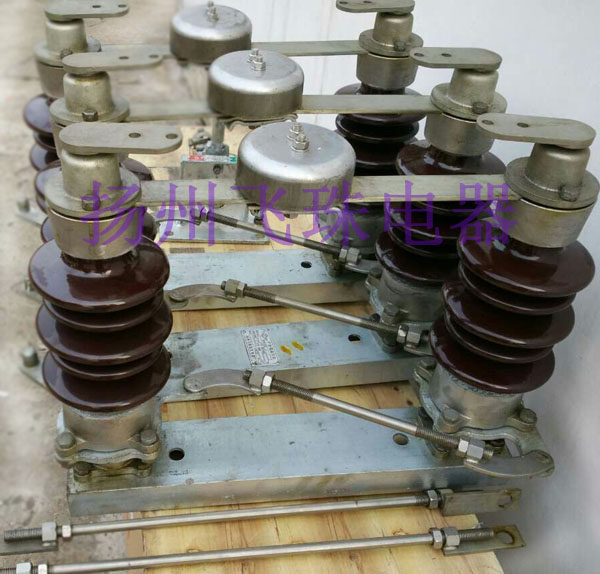

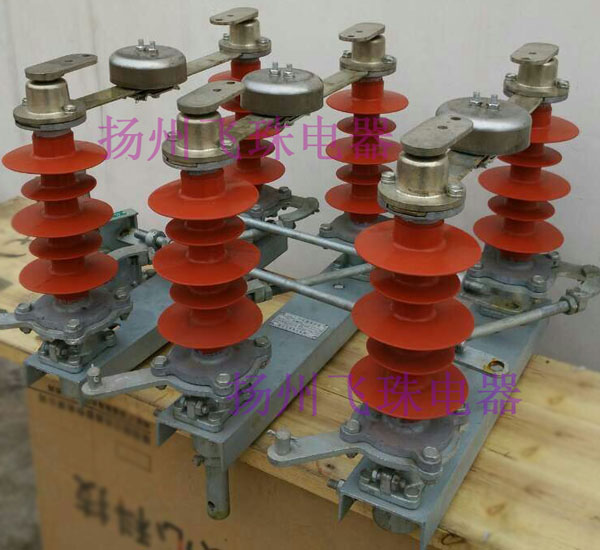

GW4-12TQ轻力矩免维护型隔离开关

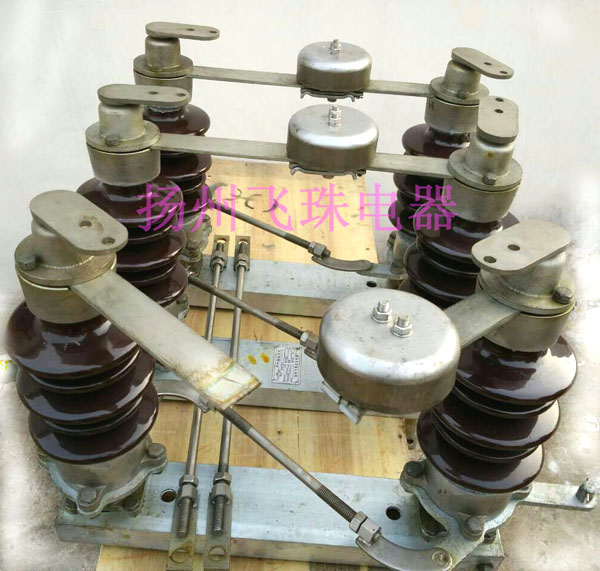

GW4-12/630A户外隔离开关
|
