 您现在的位置 >> 所有产品 >> GW1-12GD户外改进型隔离开关

产品编号:
11820192516
产品名称:
GW1-12GD户外改进型隔离开关
规  格:
GW1-12G(D)/400~1250A
产品备注:

   产品说明

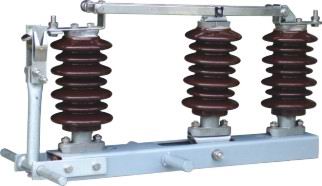

 GW1-12G(D)系列户外高压隔离开关是针对原GW1开关存在的一系列问题,按现行国家和国际标准改型设计而成的一种新型开关,开关本身带有接地闸刀,配用CS8手动机构能有效防止“带电挂地线和带地线合闸”等误操作,操作人员也不必再另挂接地线。该产品电气性能和机械性能优良,符合国家标准GB1985和国际电工标准IEC129、IEC694的要求,是现行10kV级户外开关的更新换代产品。
1、适应范围
开关用于三相交流50Hz电路,供有电压无负荷时分合电路之用。其使用条件如下:
(1)海拔高度不超过3000m,环境温度不低于-40℃、不高于+40℃。
(2)风速不大于35m/s,地震烈度不超过8度。
(3)适应于城市、工矿附近等污秽地区。
(4)不适应于有燃烧和爆炸危险,有剧烈震动和冲击,有严重腐蚀金属和绝缘材料的化学物质的场所。
2、型号及规格

GW1-12G/200.400.630.1000.1250 A

型号结构形式
电流等级 630A
1000A
1250A
不接地
GW1-12G/630
GW1-12G/1000
动触头接地
GW1-12G(D1)/630
GW1-12G(D1)/1000
GW1-12G(D1)/1250
静触头接地
GW1-12G(D1)/630
GW1-12G(D2)/1000
GW1-12G(D2)/1250

3、主要结构
(1)、隔离开关是由三个单独的单极隔离开关组成的三相电器。分有不接地,动触头接地、静触头接地三种结构形式。每个单极隔离开关都具有相同的组成部分,如底座支柱及操作绝缘子前后静触头,闸刀及弧角等。其外形及主要尺寸见表2。
a. 基座:基座系由4.5mm厚的软钢板弯成,带拉臂的轴横穿其中部,基座上钻有孔,以备固定支柱绝缘子,装接地螺钉和在安装时固定每极之用,顶部有槽孔为拉臂而设;
b. 支柱及操作绝缘子,采用ZPA~6型(6千伏用)及ZPA~10型(12kV用)针式绝缘子,其最小抗弯破坏负荷为375及500公斤。中间的操作绝缘子作为拉杆之用,它的上、下面固定着夹头,上端与闸刀相连。下端与拉臂相连;
c. 前后静触头:刀架与刀舌由紫铜板制成,固定于支柱绝缘子之上。伸出水平之端作接线用,而弯转的上部与闸刀形成可靠的两边线接触;
d. 闸刀:400安及630安的均由两片矩形截面的紫铜板构成,而200安的由一片紫铜板及一片镀锌软钢板构成。闸刀两端均附有螺旋形弹簧籍以调正接触压力;
e. 弧角: 是由两根5毫米钢针组成。不动的装于刀舌上, 动的装于刀片上。
(2)操动机构
CS8-5手刀操动机构适用于不接地形式的开关,可配F1-4型辅助开关;CS手力操动机构适应于接地形式隔离开关,它是一种新型单手柄双动手力操动机构,它以一台机构,一个手柄就能实现“主分-地合-地分-主合”的操作程序,不会发生误操作。
4、技术参数

项目
单位
参数
备注
额定电压
kV
12
接地闸刀与主闸刀值相同
额定电流
A
200、400、630、1000、 1250
动稳定电流(峰值)
kA
15、 25、 50、 63、 100
热稳定电流(有效值)
kA
7、 14、 20、 25、 40
热稳定时间
s
4

5、使用注意事项
(1)投入运行前的检查:导体各接触部位应接触良好,开关与母线的连接应可靠,各运动部位应灵活。
(2)运行中开关必须在线路负荷切断后方可进行操作。
(3)开关每一年应进行一次综合检修,主要内容有检修导电接触面、润滑运动部位、更换损坏零部件、表面防锈处理等。

6、外形及安装尺寸 GW1-12G/200.400.630A

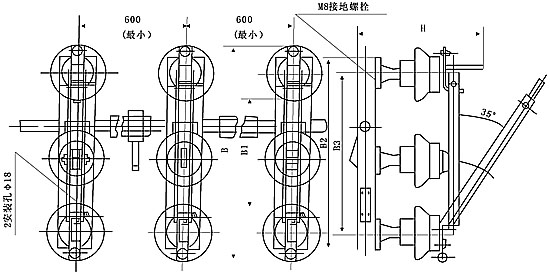

GW1-12/200.400.630型隔离开关外形图


型号
主要外形尺寸(mm)
H
B
B1
B2
B3
GW1-12/200
370
670
370
620
510
GW1-12/400
370
670
370
620
510
GW1-12/630
370
670
370
620
510

2. GW1-12/200.400.600型隔离开关采用CS8-1手力操作机构进行操作,操作机构的外形及主要尺寸图如图2所示。
操作机构的托板上固定着F1型辅助开关,它的动臂与机构手柄上的肖子相连,当手柄分合120º时,辅助开关亦分合120º辅助开关一般作信号指示用,如需要时亦可作电气联锁之用。信号接线如图3所示。

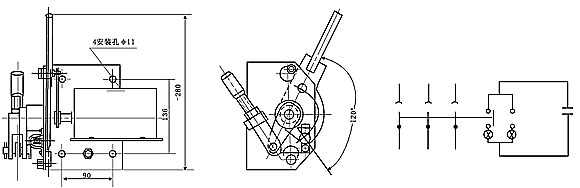

CS8-1手力操作机构外形图 辅助开关信号接线图
