概述

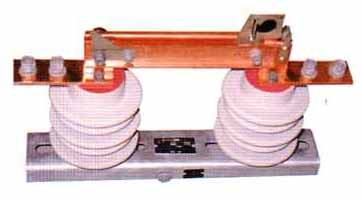

GW9-15 型户外单极隔离开关适用于15kV高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。
开关供三相线中系统单相使用，其结构简单，经济，使用方便。
开关的额定电流有：200；400；600和1200A。它们皆有底座。支柱绝缘子，导电部分和机构部分组成。采用闸刀式结构合闸达到切断和闭合线路。每相闸刀由两片导电片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘操作机构可以进行合闸运动。闸刀有自锁装置。
技术参数
|
|
|
型号 |
额定电压（KV） |
最高工作电压（KV） |
额定电流（A） |
极限通过电流峰值（KV） |
四秒热稳定电流（KA） |
|
GW9-15/200 |
15 |
17.5 |
200 |
15 |
5 |
|
GW9-15/400 |
15 |
17.5 |
400 |
25 |
14 |
|
GW9-15/600 |
15 |
17.5 |
600 |
35 |
20 | |
使用条件：
环境温度不高于＋40℃，不低于－30℃，高寒地区－40℃；
海拔高度不超过1000m（高原地区应在订货时注明）；
风速不大于35m/s；
地震强度不超过8；
安装场所应无严重影响开关绝缘和导电能力的气体，蒸汽，化学性质沉积、盐雾、灰尘垢污、及其他爆炸性、侵蚀性介质；
安装场所应无频繁的剧烈振动。
技术性能：
产品性能符合GB1985－89国家标准
|
