一、用途
GW5型户外高压隔离开关是频率为50HZ的户外高压电器设备，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
二、使用环境条件1、海拔高度不超过1000m；
2、环境温度：上限+40℃，下限－40℃；
3、风速不超过35m/s;
4、地震烈度不超过8度；
5、绝缘子污秽等级：普通级为0级；防污型为Ⅱ级；(特殊要求请向我厂提出)
6、安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
三、分类和技术数据
隔离开关的分类见表1
|
特性 |
结构方式 |
|
有无接地开关 |
1．无接地开关；2．每相装一个接地开关；3．每相装二个接地开关 |
|
安装方式 |
1．水平安装；2．特殊安装(侧装、倒装、倾斜25°安装等) |
|
传动方式 |
1．90°传动方式（配CS17系列手动操作机构）；
2．180°传动方式（配CS17-G系列手动操作机构及升高座） |
|
操作方式 |
手动操作机构 |
|
工作环境 |
1．普通型；2．防污型 |
隔离开关的主要技术参数见表2
|
型号 |
额定电压kV |
最高工作电压kV |
额定电流A |
额定峰值耐受电流kA |
4秒额定短时耐受电流kA |
单相重量kg |
|
GW5-40.5 |
35 |
40．5 |
630 |
50 |
20 |
90 |
|
63 |
25 |
112 |
|
1250 |
80 |
31．5 |
100 |
|
1600 |
80 |
31．5 |
120 |
|
2000 |
80 |
31．5 |
120 |
|
GW5-72.5 |
66 |
72．5 |
630 |
50 |
20 |
90 |
|
63 |
25 |
112 |
|
1250 |
80 |
31.5 |
100 |
|
1600 |
80 |
31.5 |
120 |
|
2000 |
80 |
31.5 |
120 |
|
GW5-126 |
110 |
126 |
630 |
50 |
20 |
155 |
|
1250 |
80 |
31．5 |
188 |
|
1600 |
80 |
31．5 |
200 |
|
2000 |
80 |
31．5 |
200 |
|
|
GW5-40.5 |
GW5-72.5 |
GW5-126 |
|
额定绝缘水平 |
一份钟工频耐受电压kV(有效值) |
对地 |
95 |
155 |
230 |
|
断口 |
118 |
197 |
260 |
|
雷电冲击耐受电压kV(峰值) |
对地 |
185 |
325 |
550 |
|
断口 |
215 |
385 |
630 |
四、结构
GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。如配用升高座分合闸操作更为灵活轻便、准确可靠；当附装电磁锁时，可有效地实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。
GW5-40.5/72.5/126型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。
GW5-40.5/72.5/126D型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分单接地、双接地两种，以下称为接地型隔离开关。
GW5-40.5/72.5/126 (DW)型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于污秽地区。
1．隔离开关结构
单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上，交角为50°，呈″V″型结构，外形结构见图1。
每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结，伞型齿轮可沿轴上下移动，以调节两齿轮的齿合状况。
每个绝缘支柱可以水平旋转，转角为90°。左、右触头通过导电管在两个绝缘支柱中间接触。

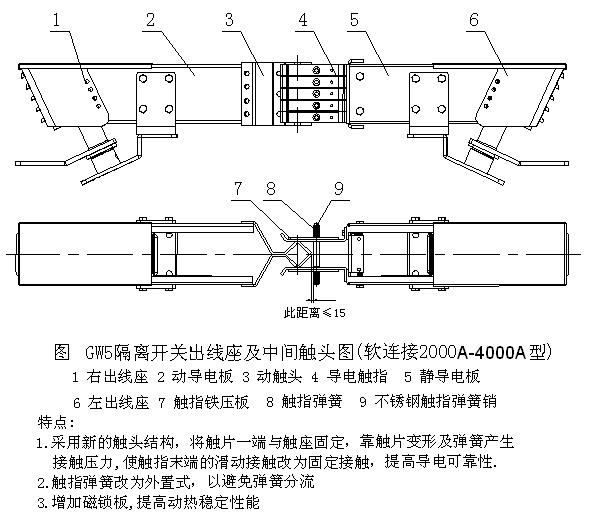

主回路导电结构为方头式软连接结构，中间触头为“握手”式结构，其结构采用触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。
2．接地开关的结构
接地开关静触头固定在隔离开关的接线座上，动触头安装在底座上的接地闸刀铝管的端部。
3．隔离开关与接地开关的机械联锁
90°传动的隔离开关与接地开关的机械联锁部分是通过CS17型手动机构上的联锁盘来实现的。
180°传动的隔离开关与接地开关的机械联锁部分是通过的隔离开关的联锁盘联锁来实现的。
4．手动机构的结构
本系列隔离开关配用CS17（90°传动）和CS17-G（180°传动）两种手动机构。
CS17型手动机构(见图6)分为不接地、单接地、双接地三种。其操作手柄为水平旋转，转动角度为90°，具体分类见表3：
|
机构型号 |
CS17
不接地 |
CS17D
单接地 |
CS17ⅡD双接地 |
CS17(F) 不接地 |
CS17D(F) 单接地 |
CS17ⅡD(F) 双接地 |
|
辅助开关极数 |
一个八节 |
一个八节 |
一个八节 |
一个八节 |
一个八节 |
一个八节 |
|
DSW4电磁锁 |
无 |
无 |
无 |
一个 |
一个 |
一个 |
注：DSW4电磁锁额定电压：交流220V；直流110V、220V；DSW4-Y为右侧安装；DSW4-Z为左侧安装。
CS17-G型手动机构(见图7、图8)，分为竖直操作型和水平操作型两类。其操作手柄转动角度为180°，每类有三种组合。即：a. 不带电气原件 b. 带辅助开关 c. 带辅助开关和电磁锁。
具体分类见表4。
|
CS17-G |
操作方式 |
F6-8ⅡK/W型辅助开关 |
DSW4-Y电磁锁 |
用途 |
|
G1 |
竖直操作 |
1个 |
1个 |
操作接地开关 |
|
G2 |
1个 |
|
|
G3 |
|
|
|
G4 |
水平操作 |
1个 |
1个 |
操作隔离开关 |
|
G5 |
1个 |
|
|
G6 |
|
|
注：DSW4电磁锁额定电压：交流220V；直流110V、220V；DSW4-Y为右侧安装；DSW4-Z为左侧安装。
五、成套供应
隔离开关以三个单极和配用的手动为一组，带接地开关时所配用的手动机构也配套供应，并附有安装所需的领部件。
六、订货须知
1 订货时应说明∶
（1） 产品型号。
（2） 额定电压。
（3） 额定电流。
（4） 有无接地装置或接地开关种类、方向和类型。
（5） 污秽等级：（未注按0级供货）。
（6） 机构型号，辅助极点数目：（未注按CS17机构供货）。
（7） 有无电磁锁或电磁锁型号及控制电压（未注按AC220V供货）
2 若用户有特殊的要求，请说明，本厂可协助解决。
|
