 您现在的位置 >> 所有产品 >> RXWO-35_RW9_RW10型户外高压限流熔断器

产品编号:
11819251116
产品名称:
RXWO-35_RW9_RW10型户外高压限流熔断器
规  格:
RXWO-35、RW9-35、RW10-35
产品备注:
RXWO-40.5、RW9-40.5、RW10-40.5

   产品说明


RXWO-35、RW9-35、RW10-35型户外高压限流熔断器适用于50Hz,额定电压35kV的电气设备的过载和短路保护,额定电流为0.5A的互感器,额定电流为2-10A用于保护电力线路用。
结构说明及外形尺寸
熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内,然后用紧固法兰把瓷套固定在棒形支柱绝缘子上,其结构说明和外表尺寸如图所示。
熔体管采用含氧化硅较高的原料作灭弧介质,应用小直径的金属线做熔丝。当过载电流以短路电流通过熔体管时,熔丝立即熔断,电弧发生在几条并联的窄缝中,电弧中的金属蒸汽渗入石英砂中,被强烈游离,迅速把电弧熄灭。所以,这种熔断器性能好,开断容量大。
高压熔断器适用于输电线路与电力变压器短路及过载保护,是保护电力设备不受损害的最简单的一种电器。
使用环境
高压熔断器适用于海拔1000米下;
环境温度不高于+40℃,不低于-40℃;
不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污秽地区。
安装使用
熔断器允许水平或垂直安装;
熔体管的数据与线路的使用电压和额定电流不符时,不得接入线路使用;
熔体管熔断后,用户可自行接线帽拆开,更换同样规格和性能要求的熔体管。

主要技术参数

型号
额定电压kV
额定电流A
断路器容量(三相)(兆伏安)
切断最大短路电流(千安)限流值
过电压倍数不超过
重量
kg
备注
RW9-35/0.5
35
0.5
2000
28
2.5倍工作电压
19
保护电压互感器用
RW10-35/0.5
35
0.5
2000
保护电压互感器用
RXWO--35/0.5
35
0.5
2000
保护电压互感器用
RW9-35/2
35
2
600
保护电力线路用
RW10-35/2
35
2
600
保护电力线路用
RXWO-35/2
35
2
600
保护电压互感器用
RW9-35/3~10
35
3~10
保护电力线路用
RW10-35/3~10
35
3~10
保护电力线路用
RXWO-35/3
35
3
保护电压互感器用

熔断特性

0.5A在0.6~1.8A范围内,1分钟熔断。
  2-7.5A 1小时内熔断电流暂不规定。
  10A在电流为额定电流2倍时,1小时内熔断。

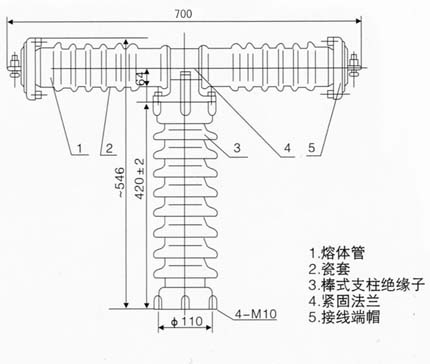

外形尺寸图
