 您现在的位置 >> 所有产品 >> JN4-12(G)型户内高压接地开关

产品编号:
11818521916
产品名称:
JN4-12(G)型户内高压接地开关
规  格:
JN4-12(G)/31.5、40
产品备注:

   产品说明


JN4-12(G)型户内高压接地开关,是配用于12kV户内交流金属铠装移开式金属封闭开关设备及其它高压开关设备的主要元件,也可单独使用。作为在12kV及以下的交流50Hz电力系统中接地保护之用。具有关合短路电流能力。结构合理、体积小、操作灵活、易安装调整。
1、产品特点
产品设计科学、新颖、独特、合理;技术性能先进、可靠;采用分流磁锁原理,通电时自动产生压力, 保证接触良好;不需要接角压力弹簧、操作力小。可以与名种型号高压柜配套使用,也可以作为高压电器设备检修时接地保护。

2、
使用环境
1、海拔高度不超过2000m;
2、环境温度:最高40℃,平均值不超过35℃,最低 -25℃;
3、相对湿度日平均不大于95%,月平均值不大于90%;水蒸气压力日平均值不大于2.2×103Mpa,月平均值不大于1.8×103Mpa;
4、地震烈度不超过8度;
5、周围空气没有明显的尘埃、烟雾,腐蚀性或可燃性气体,水蒸气或盐雾污染。

3、技术参数
1、额定电压:10kV
2、 最高工作电压:12kV
3、 4s额定短时耐受电流:31.5kA、40kA
4、 额定峰值耐受电流: 80kA、100kA
5、 关合电流: 80kA、100kA
6、 额定绝缘水平:1min工频耐压: 42kV
雷电冲击耐受电压: 75kV
二次回路1min工频耐压:2kV

4、型号规格含义如下:

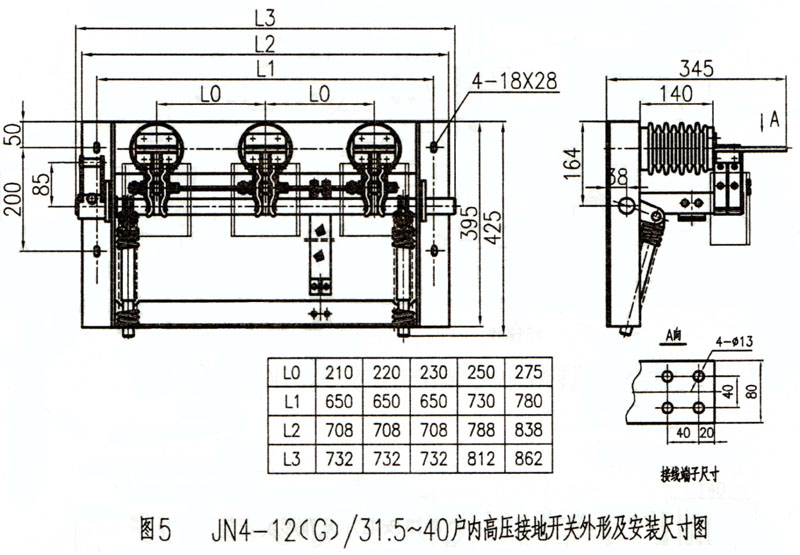

5、安装尺寸外形图:
JN4-12(G)/31.5、40户内高压接地开关(点击查看)

6、订货须知
1 订货时必须注明产品型号、规格、相距、齿轮式还是拐臂式。
2 用户如有特殊需要时,亦可与我公司技术部门协商解决。
